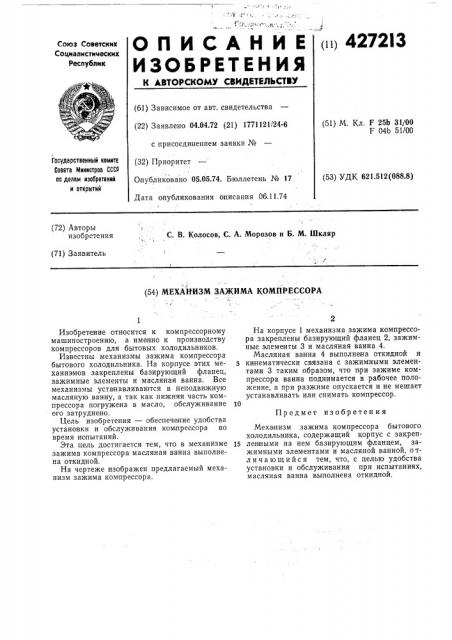

(«) 4272l3

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 04.04.72 (21) 1771121/24-6 с присоединением заявки № (32) Приоритет (51) М. Кл. F 25b 31/00

F 04b 51/00

Гасударственный квинте

Совета Министров СССР па делам нзосретвннй. н открытий

Опубликовано 05.05.74. Бюллетень № 17 (53) УДК 621.512(088.8) Дата опубликования описания 06.11.74 (72) Авторы изобретения

С. В. Колосов, С. А. Морозов и Б. М. Шкляр (71) Заявитель

1 (54) МЕХАНИЗМ ЗАЖИМА КОМПРЕССОРА

Изобретение относится к компрессорному машиностроению, а именно к производству компрессоров для бытовых холодильников.

Известны механизмы зажима компрессора бытового холодильника. На корпусе этих механизмов закреплены базирующий фланец, зажимные элементы и масляная ванна. Все механизмы устанавливаются в неподвижную масляную ванну, а так как нижняя часть компрессора погружена в масло, обслуживание его затруднено.

Цель изобретения — обеспечение удобства установки и обслуживания компрессора во время испытаний.

Эта цель достигается тем, что в механизме зажима компрессора масляная ванна выполнена откидной.

На чертеже изображен предлагаемый механизм зажима компрессора.

На корпусе 1 механизма зажима компрессора закреплены базирующий фланец 2, зажимные элементы 3 и масляная ванна 4.

Масляная ванна 4 выполнена откидной и

5 кинематически связана с зажимными элементами 3 таким образом, что при зажиме компрессора ванна поднимается в рабочее положение, а при разжиме опускается и не мешает устанавливать или снимать компрессор.

Предмет изобретения

Механизм зажима компрессора бытового холодильника, содержащий корпус с закреп15 лен ными на нем базирующим фланцем, зажимными элементами и масляной ванной, отл и ч а ю шийся тем, что, с целью удобства установки и обслуживания при испытаниях, масляная ванна выполнена откидной.

4 27213

Составтель Л. Елизарова

Техред В. Рыбалова

Редактор Н. Вирко

Корректор Н. Учакнна

Типография, пр. Сапунова, 2

Заказ 2769/3 Изд. № 861 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
