Оптический манометр
Иллюстрации
Реферат
о 42723
Класс 42 k, 14

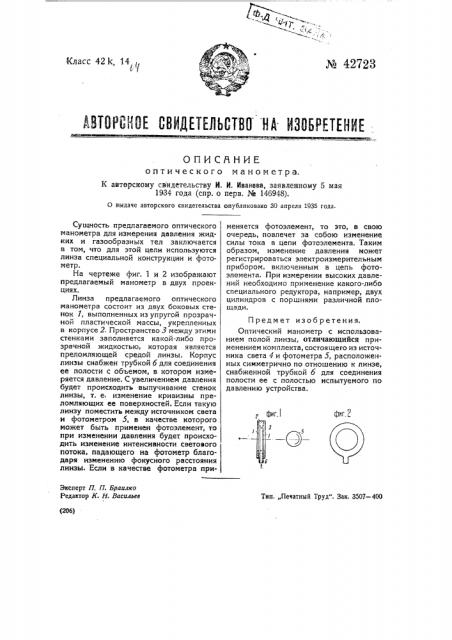

, 1(ИБРСНМ СВИДЕПЛЫТВО НА И36БРЕПНИЕ
ОПИСЯНИЕ оптического манометра.
К авторскому свидетельству И, И. Иванова, заявленному 5 мая
1934 года (спр. о нерв. М 146948).
О выдаче авторского свидетельства опубликовано 30 апреля 1935 года. фиг. !
Эксперт П. П. Браилко
Редактор К. Н. Васильев
Тип, „Печатный Труд". Зак. 3507-400 (206) Сущность предлагаемого оптического манометра для измерения давления жидких и газообразных тел заключается в том, что для этой цели используются линза специальной конструкции и фотометр.
На чертеже фиг. 1 и 2 изображают предлагаемый манометр в двух проекциях.
Линза предлагаемого оптического манометра состоит из двух боковых стенок 7, выполненных из упругой прозрачной пластической массы, укрепленных в корпусе 2. Пространство 3 между этими стенками заполняется какой-либо прозрачной жидкостью, которая является преломляю щей средой линзы. Корпус линзы снабжен трубкой б для соединения ее полости с объемом, в котором измеряется давление. С увеличением давления будет происходить выпучивание стенок линзы, т. е. изменение кривизны преломляющих ее поверхностей. Если такую линзу поместить между источником света и фотометром 5, в качестве которого. может быть применен фотоэлемент, то при изменении давления будет происходить изменение интенсивности светового потока, падающего на фотометр благодаря изменению фокусного расстояния линзы. Если в качестве фотометра применяется фотоэлемент, то это, в свою очередь, повлечет за собою изменение силы тока в цепи фотоэлемента. Таким образом, изменение давления может регистрироваться электроизмерительным прибором, включенным в цепь фотоэлемента. 11ри измерении высоких давлений необходимо применение какого-либо специального редуктора, например, двух цилиндров с поршнями различной площади.
П редм ет из об ретения.
Оптический манометр с использованием полой линзы, отличающийся применением комплекта, состоящего из источника света 4 и фотометра 5, расположенных симметрично по отношению к линзе, снабженной трубкой б для соединения полости ее с полостью испытуемого по давлению устройства.
