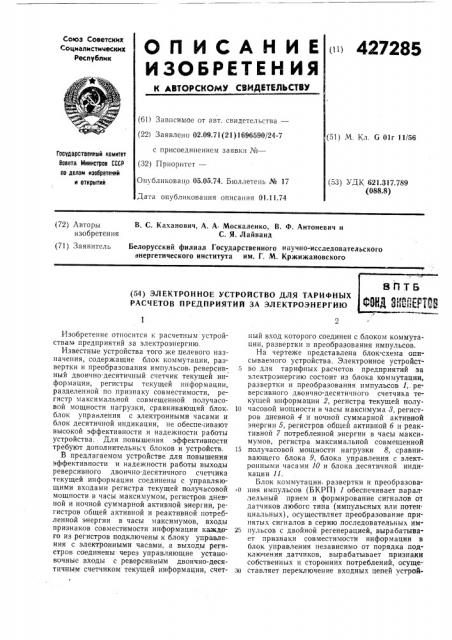

Союз Советских

Социалистических

Республик о д И С А Н И Е (11) 427285

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Зависимое от авт. свидетельства— (22) Заявлено 02.09.71(21) 1696590/24-7 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 05.05.74. Бюллетень № 17 (51) М. Кл. G 01г 11/56

Государственный комитет бооета Министроо СССР по делам изобретений и открытий (53) УДК 621.317.789 (088.8) Дата опубликования описания 01.11.74 (72) Авторы изобретения (71) Заявитель

В. С, Каханович, А. А. Москаленко, В. Ф. Антоневич и

С. Я. Лайванд

Белорусский филиал Государственного научно-исследовательского энергетического института им. Г. М. Кржижановского (54) ЭЛЕКТРОННОЕ УСТРОЙСТВО ДЛЯ ТАРИФНЫХ

РАСЧЕТОВ ПРЕДПРИЯТИЙ ЗА ЭЛЕКТРОЭНЕРГИЮ

Изобретение относится и расчетным устройствам предприятий за электроэнергию.

Известные устройства того же целевого назначения, содержащие блок коммутации, развертки и преобразования импульсов, реверсивный двоично-десятичный счетчик текущей информации, регистры текущей информации, разделенной по признаку совместимости, регистр максимальной совмещенной получасовой мощности нагрузки, сравнивающий блок, блок управления с электронными часами и блок десятичной индикации, пе обеспе ивают высокой эффективности и надежности работы устройства. Для повышения эффективности требуют дополнительных блоков и устройств.

В предлагаемом устройстве для повышения эффективности и надежности работы выходы реверсивного двоично-десятичного счетчика текущей информации соединены с управляющими входами регистра текущей получасовой мощности в часы максимумом, регистров дневной и ночной суммарной активной энергии, регистров общей активной и реактивной потребленной энергии в часы максимумов, входы признаков совместимости информации каждого из регистров подключены к блоку управления с электронными часами, а выходы регистров соединены через управляющие установочные входы с реверсивным двоично-десятичным счетчиком текущей информации, счетный вход которого соединен с блоком коммутации, развертки и преобразования импульсов.

На чертеже представлена блок-схема описываемого устройства. Электронное устройст5 во для тарифных расчетов предприятий за электроэнергию состоит из блока коммутации, развертки и преобразования импульсов 1,. ре. верснвного двоично-десятичного счетчика текушей информации 2, регистра текущей полу10 часовой мощности в часы максимума 3, регистров дневной 4 и ночной суммарной активной энергии 5, регистров общей активной б и реактивной 7 потребленной энергии в часы максимумов, регистра максимальной совмещенной

15 получасовой мощности нагрузки 8, сравнивающего блока 9, блока управления с электронными часами 10 и блока десятичной инди" кации 11.

Блок коммутации, развертки и преобразова-о ния импульсов (БКРП) 1 обеспечивает параллельный прием и формирование сигналов от датчиков любого типа (импульсных или потен. циальных), осуществляет преобразование принятых сигналов в серию лоследовательных им25 пульсов с двойной регенерацией, вырабатывает признаки совместимости информации в блок управления независимо от порядка подключения датчиков, вырабатывает признаки собственных и сторонних потреблений, осушено ставляет переключение входных цепей устрой427285

Cos = лучаемых в регистре текущей получасовой мощности каждые 30 л ин в часы максимумов энергосистемы. Его управляемые входы связаны с выходом регистра текущей получасовой мощности, а выходы — с блоком сравне- 60 ния.

Сравнивающий блок сравнивает каждые

30 мин в часы максимумов содержимое реги- стров текущей получасовой мощности и макства па внутренние имитаторы датчиков притестовой проверке устройства. Блок БКРП дает возможность принимать и обрабатывать информацию по заданному количеству каналов, причем соотношение датчиков активной и реактивной энергии может быть любым.

Реверсивный двоично-десятичный счетчик текущей информации (PC) 2 служит для поочередного приема информации через управляемые входы из регистров (8 — 7) по командам блока управления, выработанным на основании признаков соместимости, и добавлении к принятому числу (или вычитанию из него) импульсов, поступающих на его счетный вход с блока БКРП в течение каждого цикла на основании признака собственных или сторонних потреблений. Кроме того, выходы счетчика

PC связаны с управляющими входами каждого из этих регистров для передачи в них результатов каждого цикла вычислений. Частота циркуляции информации между сче-,чиком

PC и регистрами больше максимальной частоты входящей информации, умноженной на частоту преобразования ее в последовательную серию импульсов.

Регистр текущей получасовой мо цности служит для накопления импульсов, пропорциональных активной мощности, каждые 3С мин в часы утреннего и вечернего максимумов энергосистемы. Данный регистр, имея связь со счетчиком РС, связан кроме того со сравнивающим блоком и регистром максимальной совмещенной получасовой мощности нагрузки.

Каждые 30 мин в часы максимума регистр после сравнения сбрасывается в нулевое состояние для приема очередной информации. В промежутках между максимумами циркуляция информации между счетчиком PC и регистром отсутствует, а регистр находится в нулевом состоянии.

Регистры дневной и ночной суммарной активной энергии хранят информацию, накапливаемую в промежутках между соответству ющими максимумами до считывания ее при снятии показаний при расчетах. Одновременная работа этих регистров несовместима.

Регистры общей активной и реактивной потребленной энергии в часы масимумов энергосистем служат для накопления суммарных значений активной и реактивной энергии, получаемых в часы максимумов.

Регистр максимальной совмещенной получасовой мощности нагрузки предназначен для хранения максимального из всех значений, посимальной совмещенной получасовой мощнос10

Зо

50 ти, оставляя в последнем наибольшее из двух чисел. Блок вырабатывает сигналы в управляющие цепи этих регистров и в блок управления.

Блок управления с электронными часами управляет всеми узлами, вырабатывает текущее время и временные метки управления.

Блок десятичной индикации предназначен для вызова на индикацию всех расчетных параметров, текущего времени и контроля входных цепей блока БКРП.

В результате вычислений получаются следующие расчетные величины и соотношения:

Pp,д „„, — максимальная совмещенная получасовая мощность в часы максимума энергосистемы;

9 „— дневная суммарная активная энергия;

9„ „— ночная суммарная активная энергия;

ЭЕ =Э,„.„+Э, +Э„, где

ЭŠ— общая активная энергия, потребленная предприятием;

Э „— общая активная энергия, потребленная предприятием в часы максимума энергосистемы. где Cos -; — средневзвешенный Cos -; в часы максимума энергосистемы;

݄— общая реактивная энергия, потребленная предприятием в часы максимума энергосистемы.

Электронное устройство для тарифных расчетов за электроэнергию разработано на основе интегральных схем па твердом теле типа

«Логика-1», имеюших высокую степень надежности.

Предмет изобретения

Электронное устройство для тарифных расчетов предприятий за электроэнергию, содержащее блок коммутации, развертки и преобразования импульсов, реверсивный двоичнодесятичный счетчик текущей информации, регистры текущей информации, разделенной по признаку совместимости, регистр максимальной совмещенной получасовой мощности нагрузки, сравнивающий блок, блок управления с электронными часами и блок десятичной индикации, отличающеесл тем, что, с целью по- = вышения эффективности и надежности работы устройства, выходы реверсивного двоично-десятичного счетчика текущей информации соединены с управляющими входами регистра текушей получасовой мощности в часы макси-. мумов, регистров дневной и ночной суммарной активной энергии, регистров общей активной и реактивной потребленной энергии в часы максимумов, входы признаков совместимости

4 27285

Составитель И. Днепровская

Редактор В. Фельдман Текред Г. Дворина Корректор А Васильева

Заказ 2254 Изд. № 800 Тираж 678 Подписное

ЦНИИПИ Государственного Комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4j5

Мытищинская типография информации каждого из регистров подключены к блоку управления с электронными часами, а выходы регистров соединены через управляющие установочные входы с реверсивным двоично-десятичным счетчиком текущей информации, счетный вход которого соедииек с блоком коммутации, развертки и преобразования импульсов.
