Реферат



Союз Советских

СОЦИЬЛИСТИИЮСКИХ

Реслублих

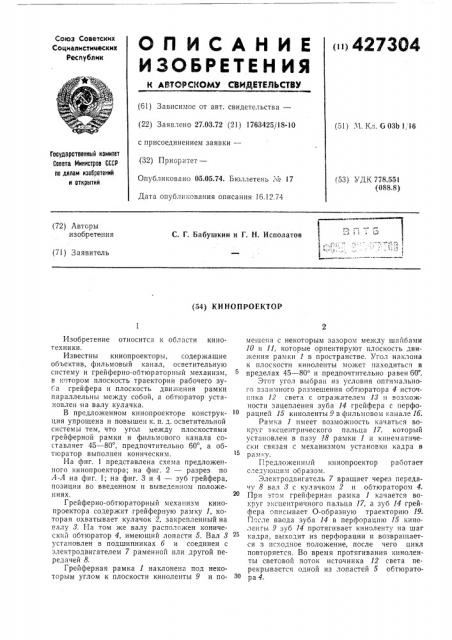

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()4273О4 (61) Зависимое от авт. свидетельства— (22) Заявлено 27.03.72 (21) 1763425/18-10 с присоединением заявки— (32) Приоритет—

Опубликовано 05.05.74. Бюллетень . ле 17

Дата опубликования описания 16.12.74 (51) М. Кл. 6 03b 1, 16

Государственный комитет

Совета Министров СССР

II0 делам изобретений и открытий (53) УДК 778.551 (088.8) (72) Авторы изобретения

С. Г. Бабушкин и Г. H. Исполатов (71) Заявитель (54) КИ НОП POEKTOP

Изобретение относится к области кинотехники.

Известны кинопроекторы, содержащие объектив, фильмовый канал, осветительную систему и грейферно-оотюраторный механизм, в котором плоскость траектории рабочего зуба грейфера и плоскость движения рамки параллельны между собой, а обтюратор установлен на валу кулачка.

В предложенном кинопроекторе конструкция упрощена и повышен к. п. д. осветительной системы тем, что угол между плоскостями грейферной рамки и фильмового канала составляет 45 — 80, предпочтительно 60, а обтюратор выполнен коническим.

На фиг. 1 представлена схема предложенного кинопроектора; на фиг. 2 — разрез по

Л-А на фиг. 1; на фиг. 3 и 4 — зуб грейфера, позиции во введенном и выведенном положениях.

Грейферно-обтюраторный механизм кинопроектора содержит грейферную ралгку 1, которая охватывает кулачок 2, закрепленный на валу 3. I-Ia том же валу расположен конический обтюратор 4, имеющий лопасти 5. Вал 3 установлен в подшипниках б и соединен с электродвигателем 7 раменной пли другой передачей 8.

Грейферная рамка 1 наклонена под некоторым углом к плоскости киноленты 9 и помешена с некоторым зазором между шайбами

10 и 11, которые ориентируют плоскость движения рамки 1 в пространстве. Угол наклона к плоскости киноленты может находиться в пределах 45 — 80 и предпочтительно равен 60 .

Этот угол выбран из условия оптимального =-заимного размещения обтюратора 4 источ1-;яка 12 света с отражателем 13 и возможности зацепления зуба 14 грсйфера с перфо1зацией 15 киноленты 9 в фильмовом канале 1б.

Рамка 1 имеет возможность качаться вокруг эксцентрического пальца 17, который установлен в пазу 18» кннематпчески связан с механизмом установки кадра в т5 p i< y

I I едложеннь.й кинопроектор работает следуюшим образом.

Электродвигатель 7 вращает через передачу 8 вал 3 с кулачком 2 и обтюратором 4.

При этом грейферная рамка 1 качается вокруг эксцентричного пальца 17, а зуб 14 грейфера описывает О-образную траекторию 19.

После ввода зуба 14 в перфорацию 15 киноленгы 9 зуб 14 протягивает киноленту на шаг кадра, выходит из перфорации и возвращается в исходное положение, после чего цикл повторяется. Во время протягивания киноленты световой поток источника 12 света перекрывается одной из лопастей 5 обтюрато30 ра 4.

427304

Предмет изобретения

Фиг. 1

Составитель С. Коврина

Техред Г. Дворина

Редактор А. Квачадзе

Корректор В. Гутман

Заказ !685/539 Изд. ¹ 841 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

На фиг. 3 и 4 показано, что зуб грейфера входит в перфорацию не перпендикулярно, а под углом, который определяется наклоном рамки 1 к плоскости киноленты 9.

Кинопроектор, содержащий объектив, фильмогый канал, осветительную систему грейферно-обтюраторный механизм, в котором плоскость траектории рабочего зуба грейфера и плоскость движения рамки параллельны между собой, а обтюратор установлен

5 на валу кулачка, отличающийся тем, что, с целью повышения к.п.д. осветительной системы и упрощения конструкции, угол между плоскостями грейферной рамки и фильмового канала составляет 45 — 80, предпочтительно

О 60, а обтюратор выполнен коническим.
