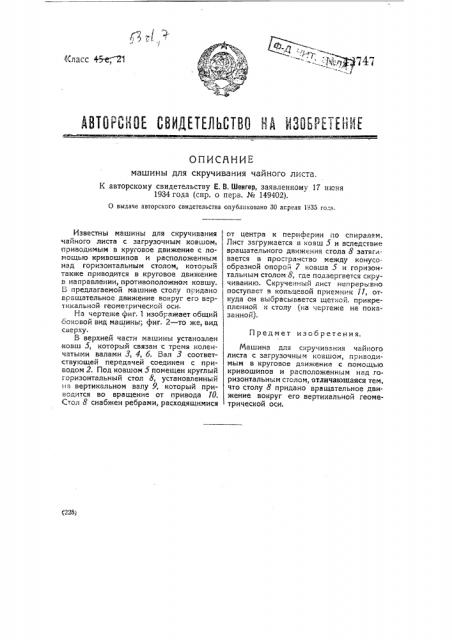

ОПИСЯНИЕ машины для скручивания чайного листа.

К авторскому свидетельству Е. В. Шенгер, заявленному 17 и|аня

1934 года (спр. о перв. М 149402).

О выдаче авторского свидетельства опубликовано 30 агреля 1935 го а.

Предмет изобретения (228) Известны машины для скручивания чайного листа с загрузочным ковшом, приводимым в круговое движение с помощью кривошипов и расположенным над горизонтальным столом, который также приводится в круговое движение в направлении, противоположном ковшу.

Б предлагаемой машине столу придано вращательное движение вокруг его вертикальной геометрической оси.

На чертеже фиг. 1 изображает общий боковой вид машины; фиг. 2 — то же, вид сверху.

В верхней части машины установлен ковш 5, который связан с тремя коленчатыми валами 3, 4, б. Вал 3 соответствующей передачей соединен с приводом 2. Под ковшом 5 помещен круглый горизонтальный стол 8, установленный на вертикальном валу 9, который приводится во вращение от привода 10.

Стол 8 снабжен ребрами, расходящимися от центра к периферии по спиралям.

Лист загружается в ковш 5 и вследствие вращательного движения стола 8 затягивается в пространство между конусообразной опорой 7 ковша 5 и горизонтальным столом 8, где подвергается скручиванию. Скрученный лист непрерь.вно поступает в кольцевой приемник 11, откуда он выбрасывается щеткой. прикрепленной к столу (на чертеже не показаннок).

Машина для скручивания чайного листа с загрузочным ковшом, приводимым в круговое движение с помощью кривошипов и расположенным над горизонтальным столом, отличающаяся тем, что столу 8 придано вращательное движение вокруг его вертикальной геометрической оси.

Б авторскому свидетельству Е. В. Шенгер ¹ 42747

Эксперт и редактор P. Г. Пврвиянииов
