Патент ссср 427525
Иллюстрации
Реферат

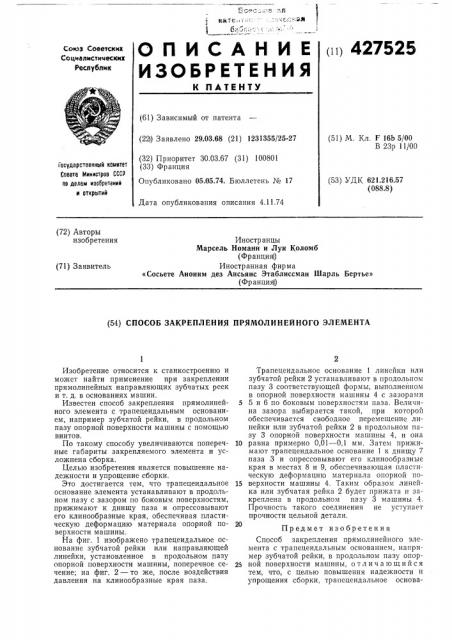

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К ПАТЕНТУ пп 427525
Союз Советских
Социалистических
Республик (61) Зависимый от патента (22I) Заявлено 29.03.68 (21) 1231355/25-27 (32) Приоритет 30,03.67 (31) 100801 (33) Франция
Опубликовано 05.05.74. Бюллетень № 17 (51) М. Кл. F 16Ь 5/00
В 23р 11/00
Государственный комитет
Совета Министров СССР оо делам изоеретений и открытий (53) УДК 621.216.57 (088.8) Дата опубликования описания 4.11.74 (72) Авторы изобретения
Иностранцы
Марсель Номанн и Луи Коломб (Франция ) Иностранная фирма
«Сосьете Аноним дез Ансьянс Этаблиссман Шарль Бертье» (Фр анция ) (71) Заявитель (54) СПОСОБ ЗАКРЕПЛЕНИЯ ПРЯМОЛИНЕЙНОГО ЭЛЕМЕНТА
Изобретение относится к станкостроению и может найти применение при закреплении прямолинейных направляющих зубчатых реек и т. д. в основаниях машин.
Известен способ закрепления прямолинейного элемента с трапецеидальным основанием, например зубчатой рейки, в продольном пазу опорной поверхности машины с помощью винтов.
По такому способу увеличиваются поперечные габариты закрепляемого элемента и усложнена сборка.
Целью изобретения является повышение надежности и упрощение сборки.
Это достигается тем, что трапецеидальное основание элемента устанавливают в продольном пазу с зазором по боковым поверхностям, прижимают к днищу паза и опрессовывают его клинообразные края, обеспечивая пластическую деформацию материала опорной поверхности машины.
На фиг. 1 изображено трапецеидальное основание зубчатой рейки или направляющей линейки, установленное в продольном пазу опорной поверхности машины, поперечное сечение; на фиг. 2 — то же, после воздействия давления на клинообразные края паза.
Трапецеидальное основание 1 линейки или зубчатой рейки 2 устанавливают в продольном пазу 3 соответствующей формы, выполненном в опорной поверхности машины 4 с зазорами
5 5 и 6 по боковым поверхностям паза. Beëè÷èна зазора выбирается такой, при которой обеспечивается свободное перемещение линейки или зубчатой рейки 2 в продольном пазу 3 опорной поверхности машины 4, и она
10 равна примерно 0,01 — 0,1 мм. Затем прижимают трапецеидальное основание 1 к днищу 7 паза 3 и опрессовывают его клинообразные края в местах 8 и 9, обеспечивающая пластическую деформацию материала опорной по15 верхности машины 4. Таким образом линейка или зубчатая рейка 2 будет при>ката и закреплена в продольном пазу 3 машины 4.
Прочность такого соединения не уступает прочности цельной детали.
Предмет изобретения
Способ закрепления прямолинейного элемента с трапецеидальным основанием, например зубчатой рейки, в продольном пазу опор25 ной поверхности машины, отличающийся тем, что, с целью повышения надежности и упрощения сборки, трапецеидальное основа427525 клинообразные края, обеспечивая пластическую деформацию материала опорной поверхности машины.
Составитель И. Щербатенко
Техред В. Рыбалова
Редактор В. Смирягина
Заказ 3017/2 Изд. № 70 Тираж 875 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7К-35, Раушская наб., д. 4)5
Типография, пр. Сапунова, 2 ние элемента устанавливают в продо "üíîì пазу с зазором по боковым поверхностям, прихкимают к днищу паза и опрессовывают его
Корректоры: М. Лейзерман и Т. Добровольская
