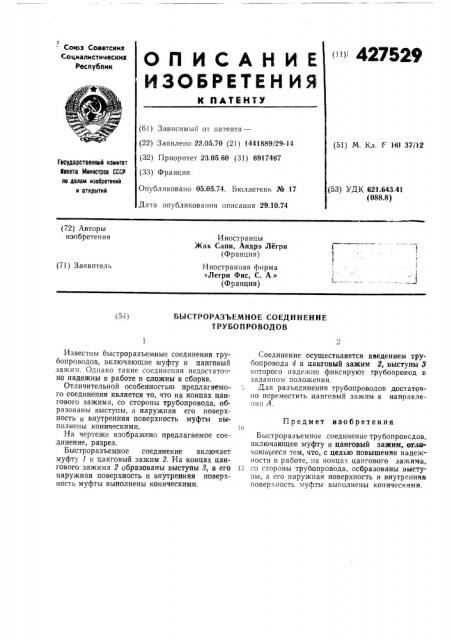

Союз Советских

Социалистических

Республик » 427529

ОП ИСАНИ Е

ИЗОБРЕТЕ Н ИЯ

К ПАТЕНТУ (б! ) Зависимый от патента— (22) Заявлено 22.05.70 (21) 1441889/29-14 (32) Приоритет 23.05.60 (31) 6917467 (33) Франция

Опубликовано 05.05.74. Бюллетень № 17

Дата опубликования описания 29.10.74 (51) М. Kë. F 16I 37/12

Гесударствеииый канитет вввета Мииистрвв СССР пв делан изобретений и вткрытий (53) УДЕ 621.643.41 (088.8у (72) Авторы изобретения

Иностранцы

Жак Сапи, Андрэ Легри (Франция) Иностранная фирма

-<Легри Фис, С. А.» (Франция) ll

1 (1 (71) Заявитель (54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ

ТРУБО П РО ВОДО В

Известны быстроразъемные соединения трубопроводов, включающие муфту и цанговый зажим. Однако такие соединения недостаточно надежны в работе и сложны в сборке.

Отличительной особенностью предлагаемого соединения является то, что на концах цангового зажима, со стороны трубопровода, образованы выступы, а наружная его поверхность и внутренняя поверхность муфты выпол н ен ы коническими.

На чертеже изображено предлагаемое соединение, разрез.

Быстроразъемное соединение включает муфту 1 и цанговый зажим 2. На концах цангового зажима 2 образованы выступы 8, а его наружная поверхность и внутренняя поверхность муфты выполнены коническими.

Соединение осуществляется введением трубопровода 4 в цанговый зажим 2„выступы 3 которого надежно фиксируют трубопровод в заданном положении.

Для разъединения трубопроводов достаточно переместить цанговый зажим в направлеlllllI А.

Предмет изобретения

Быстроразъемное соединение трубопроводов„ включающее муфту и цанговый зажим, отличаюи1еесл тем, что, с целью повышения надежности в работе. на концах цангового зажима„

1,> со стороны трубопровода, осбразованы выступы, à е10 наружная поверхность и внутренняя поверхность муфты выполнечы коническими.

427529

Составитель Л. Ваксенбург

Техред Г. Дворина

Редактор В. Смнрягнна

Корректор Т, Добровольская

Мытищинская типография

Заказ 2250 Изд. ¹ 796 Тираж 875 Подписное

ЦЯИИПИ Комитета по делам изобретений и откытий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д 4/5
