Узел крепления борна электрического аккумулятора

Узел крепления борна электрического аккумулятора

Иллюстрации

Показать все

Реферат

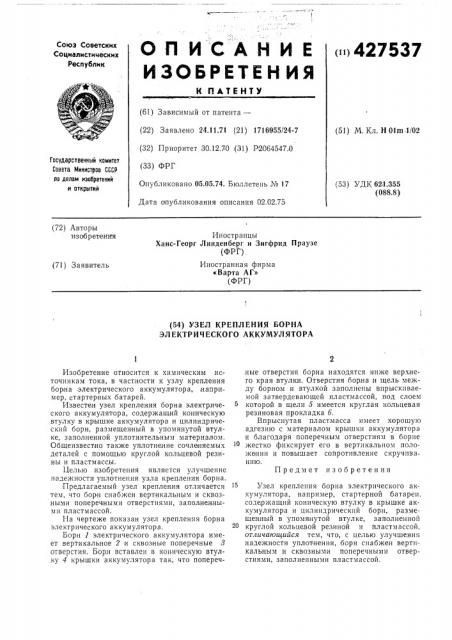

О П И С А Н И Е <1>427537

ИЗОБРЕТЕН ИЯ

Союэ Советских

Социалистических

Республик

К ПАТЕНТУ (61) Зависимый от патента— (22) Заявлено 24.11.71 (21) 1716955/24-7 (32) Приоритет 30.12,7i0 (31) Р2064547.0 (33) ФРГ

Опубликовано 05.05.74. Бюллетень Ме 17

Дата опубликования описания 02.02.75 (51) М,. Кл. Н Olm 1/02

Государственный комитет

Совета Министров СССР оо делам мзооретений и открытий (53) УДК 621.355 (088.8) (72) Авторы изобретения

Иностранцы

Ханс-Георг Линденберг и Зигфрид Праузе (ФРГ) Иностранная фирма

«Варта АГ» (ФРГ) (71) Заявитель (54) УЗЕЛ КРЕПЛЕНИЯ БОРНА

ЭЛЕКТРИЧЕСКОГО АККУМУЛЯТОРА

Предмет изобретения

Изобретение относится к химическим источникам тока, в частности к узлу крепления бориа электрического аккумулятора,,например, стартерных батарей.

Известен узел крепления бориа электрического аккумулятора, содержащий коническую втулку в крышке аккумулятора и цилиндрический борн, размещенный в упомянутой втулке, заполненной уплотнительным материалом.

Общеизвестно также уплотнение сочленяемых деталей с помощью круглой кольцевой резины и пластмассы.

Целью изобретения является улучшение надежности уплотнения узла крепления борна.

Предлагаемый узел крепления отличается тем, что борн снабжен вертикальным и сквозными поперечными отверстиями, заполненным и пл астм ассой.

На чертеже показан узел крепления бориа электрического аккумулятора.

Борн 1 электрического аккумулятора имеет вертикальное 2 и сквозные поперечные 8 отверстия. Борн вставлен в коническую втулку 4 крышки аккумулятора так, что поперечные отверстия бориа находятся ниже верхнего края, втулки, Отверстия борна и щель между борном и втулкой заполнены впрыскиваемой затвердевающей пластмассой, под слоем которой в щели 5 имеется круглая кольцевая резиновая прокладка 6.

Впрыснутая пластмасса имеет хорошую адгезию с материалом крышки аккумулятора и благодаря поперечным отверстиям в борце жестко фиксирует его в вертикальном положении и повышает сопротивление скручиванию.

Узел крепления бориа электрического аккумулятора, например, стартерной батареи, содержащий коническую втулку в крышке аккумулятора и цилиндрический борн, размещенный в упомянутой втулке, заполненной круглой кольцевой резиной и пластмассой, отличающийся тем, что, с целью улучшения надежности уплотнения, борн снабжен вертикальным и сквозными поперечными отверстиями, заполненными пластмассой.

427537

Составитель H. Николаева

Редактор Л. Жаворонкова Техред Г. Дворина Корректор И. Симкина

Заказ 1731/468 Изд. № 805 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Тип, Харьк. фил. пред. «Патент»
