Устройство для осевой фиксации валков прокатного стана
Иллюстрации
Реферат

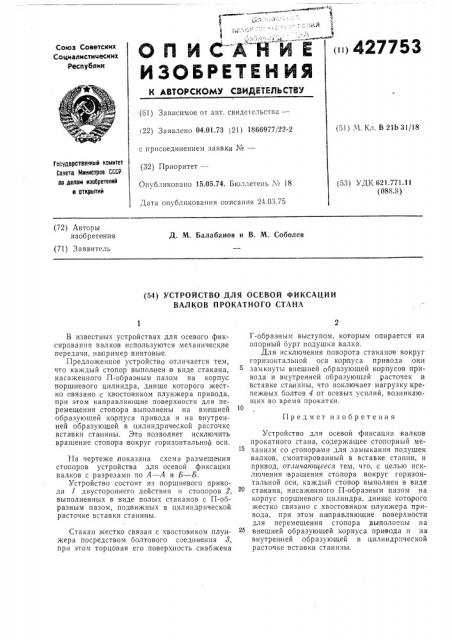

О П И СА H И Е
ИЗОБРЕТЕН ИЯ (11)427753
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (51) Зависимое от авт. свидетельства—
122) Заявлено 04.01.73 (21) 1866977j22-2 с присоединением заявки ¹â€” (32) Приоритет—
Опх бликовано 15.05.74. Бюллетень № 18 (51) М. Кл. В 21b 31/18
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.771.11 (088.8) Дата опубликования описания 24.03.75 (72) Авторы из об р етения (71) 3 аявитель
Д. М. Балабанов и В. М. Соболев (54) УСТРОЙСТВО ДЛЯ ОСЕВОЙ ФИКСАЦИИ
ВАЛКОВ ПРОКАТНОГО CTAHA
В известных устройствах,для осевого фиксирования валков используются механические передачи, например винтовые.
Предложенное устройство отличается тем, что каждый стопор выполнен в виде стакана, насаженного П-образным пазом на корпус поршневого цилиндра, днище которого жестко:связано с хвостовиком плунжера привода, при этом направляющие поверхности для перемещения стопора выполнены на внешней образующей корпуса привода и на внутренней образующей в цилиндрической расточке вставки станины. Это позволяет исключить вращение стопора вокруг горизонтальнои оси.
На чертеже показана схема размещения стопоров устройства для осевой фиксации валко в с разрезами по А — А и Б — Б.
Устройство состоит из поршневого привода 1 двустороннего действия и стопоров 2, выполненных в виде полых стаканов с П-образным пазом, подвижных в цилиндрической ,расточке вставки станины.
Стакан жестко связан с хвостовиком плунжера посредством болтового соединения 8, при этом торцовая его поверхность снабжена
Г-образным выступом, которым опирается на опорный бурт подушки валка.
Для исключения поворота стакано в вокруг горизонтальной оси кор пуса привода они замкнуты внешней ооразующей корпусов привода и внутренней образующей расточек в вставке станины, что исключает нагрузку крепежных болтов 4 от осевых усилий, возникающих во время прокатки.
Предмет изобретения
Устройство для осевой фиксации валков прокатного стана, содержащее стопорный механизм со стопорами для замыкания подушек валков, смонтированный в вставке станин, и привод, отличающееся тем, что, с целью исключения вращения стопора вокруг горизонтальной оси, каждый стопор выполнен в виде стакана, насаженного П-образным пазом на корпус поршневого цилиндра, днище которого жестко связано с хвсстовиком плунжера привода, при этом на правляющие поверхности для перемещения стопора выполнены на внешней образующей корпуса привода и на внутренней образующей в цилиндрической расточке вставки станины.
427753
b-b
