Устройство для шлифования торцов пружин

Устройство для шлифования торцов пружин

Иллюстрации

Показать все

Реферат



Во =, "".:

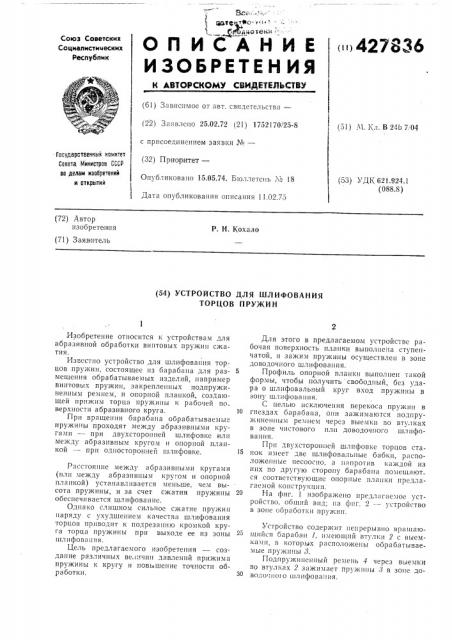

Оп ИСАНИЕ

IiiI 427336

Союз Советских

Социалистииеских

Республик

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДНЕЛЬСТВУ (61) Зависимое от авт, свидетельствя— (22) Заявлено 25.02.72 (21) 1752170I25-8 (51) М. 1;л. В 24Ь 7 04 с присоединением заявки ¹â€”

- Гасударственный намитет

Совета Министров СССР аа делам изобретений (32) При о р итет—

Опубликовано 15,05.74. Бюллетень М 18

Дата опубликования описания 11.02.75 (53) УДК 621.S24.1 (088.8) (72) Автор изобретения

P. И. Кохяло (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ШЛИФОВАНИЯ

ТОРЦОВ ПРУ)КИН

Изобретение относится к устройствам для абразивной обработки винтовых пружин сжатия.

Известно устройство для шлифования торцов пружин, состоящее нз барабана для размещения обрабатываемых изделий, например винтовых пружин, закрепленных подпружинепным ремнем, и опорной планкой, создающей прижим торца пружины к рабочей по верхности абразивного круга.

При вращении барабана обрабатываемые пружины проходят между абразивными кругами — при двухсторонней шлифовке или между абразивным кругом и опорной планкой — при односторонней шлифовке.

Расстояцне между абразивными кругами (или между абразивным кругом и опорной планкой) устанавливается меньше, чем высота пружины, и за счет сжатия пружины обеспечивается шлифование.

Одна ко слишком сильное сжатие пружин наряду с ухудшением качества шлифования торцов приводит к подрезанию кромкой круга торца пружины при выходе ее из зоны шлифования.

Цель предлагаемого изобретения — создание различных ве. ичин давлений прижима пружины к кругу и повь шение точности оора ботки.

Для этого в предлагаемом устройстве рабочая поверхность планки выполнена ступенчатой, и зажим пружины осуществлен в зоне доводочного шлифования.

5 Профиль опорной планки выполнен такой формы, чтобы получить свободный, без удара о шлифовальный круг:вход пружины в зону шлифования.

С целью исключения перекоса пружин в

10 гнездах барабана, онн за>кимаются подпру>киненным ремнем через выемки во втулках в зоне чистового нлн доводочного шлифования.

При двухсторонней шлифовке торцов ста15 нок имеет две шлифовальные бабки, расположенные несоосно, а напротив каждой из пих по другую сторону барабана помещают ся соответствующие опорные планки предлаràå I0é конструкции.

20 На фиг. 1 изображено предлагаемое устройство, общий внд; на фнг. 2 — устройство в зоне обработки нружнп.

Устройство содержит непрерывно врашаю25 щнйся барабан 1, имеющий втулки 2 с выемками, в которых расположены обрабатываемые пружины > .

Подпру>киненный ремень 4 через выемки во втулках 2 зажимает пружины, 3 в зоне до30 водочнсн о шлифования.

427836 %

«l

Предмет изобретения

Уиг. 2

Заказ 765/31 Изд. № 1612 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил, пред. «Патент»

С другой стороны барабана напротив аб разивного круга 5 установлена опорная планка 6.

Устройство работает следующим образом.

Абразивный круг 5 подводится на нужное расстояние к барабану 1. Это расстояние определяется из условия сжатия пружин в зоне обдирочного шлифования между абразивным кругом 5 и опорной планкой 6 с силой, обесйечивающей обдирочный режим шлифования.

Включают привод вращения барабана 1 и во втулки 2 барабана вставляют пружины 8.

Планка 6 имеет заходную часть, позволяющую пружине свободно без удара о круг 5 войти в зону шлифования.

Профиль опорной планки выбирается с таким расчетом, чтобы пружина прижималась к абразивному кругу с усилием, обеспечивающим обдирочный режим шлифования в зоне А. После снятия основного припуска на шлифовку в зоне Б усилие шлифования за счет профиля опорной планки уменьшается до величины. необходимой для доводки тор ца пружины, при этом подпр ужиненный ремень 4 через выемки во втулках 2 зажимает

4

I пружину 8, Это обеспечивает перпендикулярность отшлифованного торца к образующей пружины.

На выходе пружины 8 из зоны шлифования профиль опорной планки 6 обеспечивает отсутствие давления пружины 8 на круг 5, что предотвращает подрезы на шлифовальном торце пружины 3 кромкой круга 5.

Устройство для шлифования торцов пружин, состоящее из барабана с гнездами для

15 размещения обрабатываемых изделий, напри мер винтовых пружин, закрепленных подпружиненным ремнем, и опорной планкой, создающей прижим торца пружины к рабочей поверхности абразивного круга, отличаюшееся тем, что, с целью создания различных величин давлений прижима пружины к кругу и повышения точности обработки, рабочая поверхность планки выполнена ступенчатой, а зажим пружины осуществлен в зоне доводочного шлифования.
