Клей
Иллюстрации
Реферат

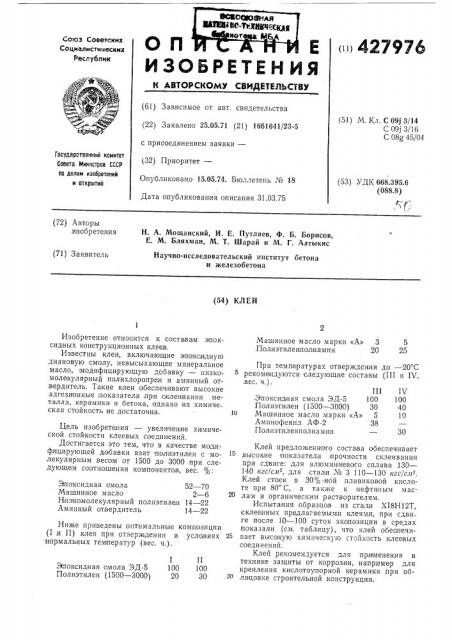

® ®СФЮФйля
ВЙВ 66-3 яяфщцу
О П
<»)427976
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 25.05.71 (21) 1661641/23-5 с присоединением заявки— (32) Приоритет—
Опубликовано 15.05.74. Бюллетень № 18
Дата опубликования описания 31.03,75 (51) М. Кл. С 09j 3/14
С 09j 3/16
С 08g 45/04
Гасударственный комитет
Совета Министров СССР па делам изобретений н открытий (53) УДК 668.395.6 (088.8) (72) Авторы .изобретения
Н. А. Мощаиский, И. Е. Путляев, Ф. Б. Борисов, Е. М. Бляхман, М. T. Шарай и M. Г. Алтыкис
Научно-исследовательский институт бетона и железобетона (71) Заявитель (54) КЛ ЕЙ
Изобретение относится к составам э поксидных конструкционных клеев.
Известны клеи, включающие э покси дную диановую смолу, невысыхающее минеральное масло, модифицирующую добавку — низкомолекулярный полихлоропрен и аминный отвердитель. Такие клеи обеспечивают высокие адгези онные показатели,при склеивании металла, керамики и бетона, однако их химиче ская стойкость не достаточна.
Цель изобретения — увеличение химической стойкости клеевых соединений.
Достигается это тем, что в качестве модифицирующей добавки взят полиэтилен с молекулярным,весом от 1500 до 3000 при следующем соотношении компонентов, вес.
Э(по ксидная смола 52 — 70
Машинное масло 2 — 6
Низ комолекулярный полиэтилен 14 — 22
Аминный отвердитель 14 — 22
Ниже приведены оптимальные композиции (I .и II) клея при отверждении в условиях нормальных температур (вес. ч.).
1 II
Эпоксидная смола ЭД-5 100 100
Полиэтилен (1500 — 3000) 20 30
Машинное масло марки «А» 3 5
Полиэтиленполиамин 20 25
При температурах отверждения до — 20 С рекомендуются следующие составы (III и IV, вес. ч.).
Ш IV ,Эпоксидная смола ЭД-5 100 100
Полиэтилен (1500 — 3000) 30 40
Машинное масло марки «А» 5 10
Аминофенил АФ-2 38
Полиэтиленполиамин — 30
Клей предложенного состава обеспечивает высокие показатели прочности склеивания при сдвиге: для алюминиевого сплава 130—
140 кгс/см, для стали ¹ 3 110 — 130 кгс/слт2.
Клей стоек в 30%-ной плавпковой кислоте при 80 С, а также к нефтяным мас20 лам и органическим растворителям.
Испытания образцов из стали XI8H12T, склеенных предлагаемыми клеями, при сдви ге после 10 — 100 суток экспозиции в средах показали (см. таблицу), что клей обеопечи25 вает высокую химическую стойкость клеевых соединений.
Клей рекомендуется для прлменения в технике защиты от коррозии, например для крепления кислотоупорной керамики,при обзо лицовке строительной конструкции.
Предел прочности склеивания при сдвиге, кгс/с.и -, в среде
Состав
Время испытания, сутки
Едкий натр
10%
Уксусная кислота
10%
Серная кислота
40% клея
133
137
134
137
128
126
119
139
137
133
126
125
139
141
136
142
136
132
127
138
134
133
131
137
131
122
116
111
139
134
127
100
134
123
119
110
100
IV ний, в качестве модифицирующей добавки ,взят полиэтилен с молекулярным весом от
1500 до 3000 при следующем соотношении компонента в,,вес. %:
5 Эпоксидная амола 52 — 70
Минеральное масло 2 — 6
Аминный отвердитель 14 — 22
Полиэтилен 14 — 2 2
Предмет изобретения
Клей, включающий эпоксидную диановую смолу, невысыхающее минеральное масло, модифицирующую добавку и аминный отвердитель, отличающийся тем, что, с целью увеличения химической стойкости клеевых соединеСоставитель О. Фиговский
Техред Т. Курилко Корректор В. Гутман
Редактор Е. Хорина
Заказ 773/13 Изд. № 1590 Тираж 678 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред. «Патент»
100 (10
100
100
81
72
101
83
77
131
127
121
101
115
