Реферат

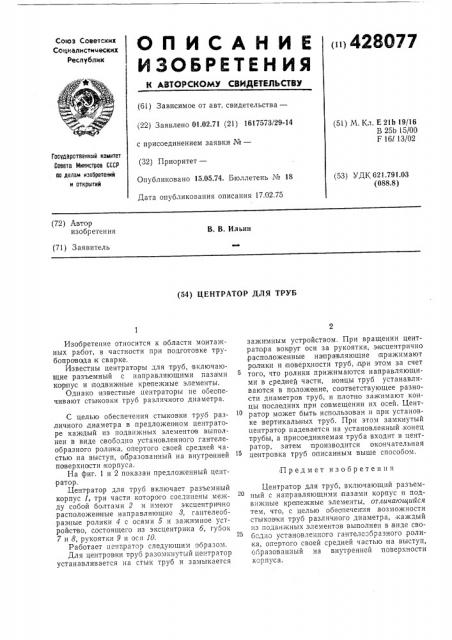

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцкалистимескнх

Республкк (ii)428O77 (61) Зависимое от авт. свидетельства— (22) Заявлено 01.02.71 (21) 1617573/29-14 (51) М. Кл. Е 21Ь 19/16

В 25Ь 15/00

F 16/ 13/02 с присоединением заявки Хе— (32) Приоритет—

Опубликовано 15.05.74. Бюллетень М 18

Дата опубликования описания 17.02.75

Гасударствеииый комитет

Совета Мииистров СССР во делам изобретений и открытий (53) УДК 621.791.03 (088.8) (72) Автор изобретения

В В Ильин (71) Заявитель (54) ЦЕНТРАТОР ДЛЯ ТРУБ

Изобретение относится к области монтажных работ, в частности при подготовке трубопровода к сварке.

Известны центраторы для труб, включающие разъемный с направляющими паза ми кор пус и лодвижные крепежные элементы.

Однако известные центраторы не обеспечивают стыковки труб различного диаметра.

С целью обеспечения стыковки труб различного, диаметра в предложенном центраторе каждый из подвижных элементов выполнен в виде свободно установленного гантелеобразного ролика, опертого своей средней частью на выступ, образованный на внутренней поверхности .корпуса.

На фиг. 1 и 2 показан предложенный центраторр.

Центратор для труб включает разъемный корпус 1, три части которого соединены между собой болтами 2 и имеют эксцентрично расположенные направляющие 8, гантелеобраз ные ролики 4 с осями 5 и зажимное устройство, состоящего из эксцентрика б, губок

7 и 8, рукоятки 9 и оси 10.

Работает центратор следующим образом.

Для центровки труб разомкнутый центратор устанавливается иа стык труб и замыкается зажимным устройством, При вращении центратора вокруг оси за рукоятки, эксцентрично ,расположенные направляющие прижимают ролики и поверхности труб, при этом за счет того, что ролики прижимаются направляющими в сред ней части, концы труб устанавливаются в положение, соответствующее разности диаметров труб, и плотно зажимают концы последних при со вмещении их осей. Центратор может быть использован и при установке вертикальных труб. При этом замкнутый центратор надевается на установленный, конец трубы, а присоединяемая труба входит в центратор, затем производится окончательная центровка труб описанным выше способом.

Предмет изобретения

Центратор для труб, включающий разъемный с направляющими пазами корпус и подвижные крепежные элементы, отличающийся тем, что, с целью обеепечения,возможности стыковки труб различного диаметра, каждый из подвижных элементов выполнен в виде свободно установленпото гантелеобразного,ролика, опертого своей средней частью .на выступ, образованный на внутренней поверхности корпуса.

428077

Фиг.1

Уиг. 2

Составитель 3. Зеленина

Техред 3. Тараненко

Корректор В. Гутман

Редактор М, Макарова

Зак. 778/80 Изд. № 1580 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент>.
