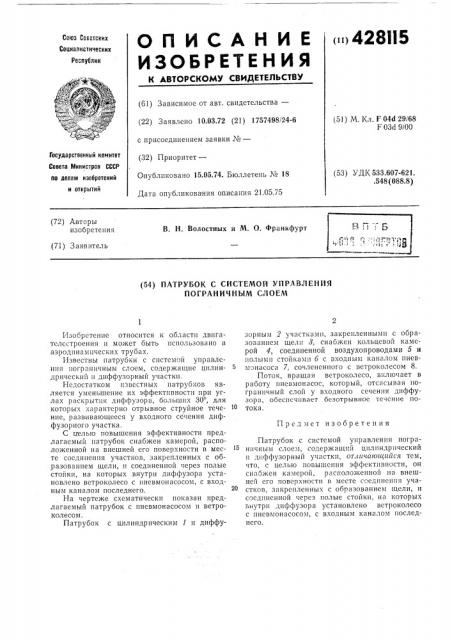

ОПИСАНИЕ ()428И5

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Своз С еTc õ

Социалистических

Реслублкк (61) Зависимое от авт. свидетельства— (22) Заявлено 10.03.72 (21) 1757498/24-6 с присоединением заявки ¹â€” (32) Приоритет—

Опубликовано 15.05.74. Бюллетень № 18

Дата опубликова ния описания 21.05.75 (51) М. Кл. F 04d 29!68

F 03d 9/00

Государственный комитет

Совета в1ииистров СССР (53) УДК 533.607-621..548 (088.8) ло делам изобретений и открытий (72) Авторы изобретения

В. H. Волостных и М. О. Франкфурт (71) Заявитель (54) ПАТРУБОК С СИСТЕМОЙ УПРАВЛЕНИЯ

ПОГРАНИЧНЫМ СЛОЕМ

Предмет изобретения

Изобретение относится к области двигателестроения и может быть использовано в аэродинамических трубах.

Известны патрубки с системой управления пограничным слоем, содержащие цилиндрический и диффузорный участки.

Недостатком известных патрубков является уменьшение их эффективности при углах раскрытия диффузора, больших 30, для которых характерно отрывное струйное течение, развивающееся у входного сечения диффузорного участка.

С целью повышения эффективности предлагаемый патрубок снабжен камерой, расположенной на внешней его поверхности в месте соединения участков, закрепленных с образованием щели, и соединенной через полые стойки, на которых внутри диффузора установлено ветроколесо с иневмонасосом, с входным каналом последнего. 20

На чертеже схематически показан предлагаемый патрубок с пневмонасосом и ветроколесом.

Патрубок с цилиндрическим 1 и диффузорным 2 участками, закрепленными с образованием щели 3, снабжен кольцевой камерой 4, соединенной воздухопроводами 5 и полыми стойками 6 с входным каналом пневмонасоса 7, сочлененного с ветроколесом 8.

Поток, вращая ветроколесо, включает в работу пневмонасос, который, отсасывая пограничный слой у входного сечения диффузора, ооеспсчивает безотрывное течение потока.

Патрубок с системой управления пограничным слоем, содержащий цилиндрический и дпффузорный участки, отличатошийся тем, что, с целью повышения эффективности, он снабжен камерой, расположенной на внешней его поверхности в месте соединения участков, закрепленных с образованием щели, и соединенной через полые стойки, на которых внутри диффузора установлено ветроколесо с пнсвмонасосом, с входным каналом последнего.

428115

Составитель Е. Кашина

Техред T. Курилко

Редактор В. Новоселова

Корректор И, Симкина

Тнп, Харьк. фил. пред. «Патент»

Заказ 83 402 Изд. ¹ 1583 Тираж 651 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5
