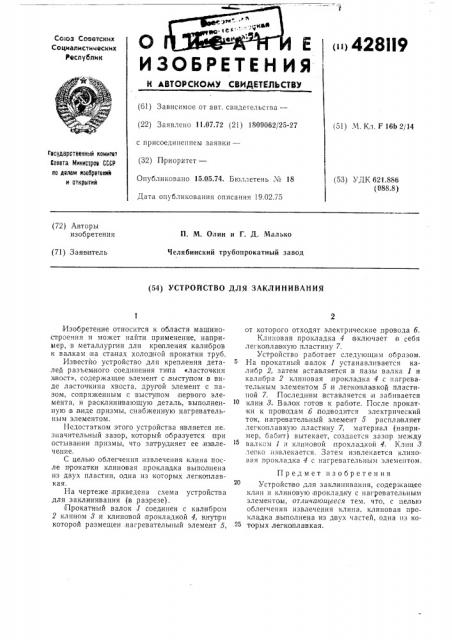

Изобретение относится к области машиностроения и может найти применение, например, в металлургии для крепления калибров к валкам на станах холодной прокатки труб.

Известно устройство,для крепления деталей разъемного соединения ти па «ласточкин хвост», содержащее элемент с выступом в виде ласточкина хвоста, другой элемент с пазом, сопряженным с выступом первого элемента, и расклинивающую деталь, выполненную в виде призмы, снабженную нагревательным элементом.

Недостатком этого устрой ства я|вляется не значительный зазор, который образует ся при остывании,призмы, что затрудняет ее извлечение.

С целью облегчения извлечения клина после прокатки клиновая .прокла|дка выполнена из двух пластин, одна из которых легкоплавкая.

На чертеже приведена схема устройства для заклинивания (в разрезе). Прокатный валок 1 соединен с калибром

2 клином 3 и клиновой прокладкой 4, внутри которой размещен нагревательный элемент 5, от которого отходят электрические провода О.

Клиновая прокладка 4 включает в себя легкопла в кую пластину 7.

Устройство работает следующим образом.

На прокатный, валок 1 устанавливается калибр 2, затем вставляется в пазы валка 1 и калибра 2 клиновая прокладка 4,с нагревательным элементом 5 и легкоплавкой пластиной 7. Последним вставляется,и забивается клин 8. Вало к готов к работе. После прокатки к проводам 5 подводится электрический ток, напре вательный элемент 5 расплавляет легкоплавкую пластину 7, материал (например, бабит) вытекает, создастся зазор между валком 1 и клиновой прокладкой 4. Клин 3 лепко извлекается. Затем извлекается ктиновая прокладка 4 с нагревательным элемептом.

Предмет изобретения

Устройство для заклинивания, содержащее клин и клиновую прокладку с нагревательным элементом, отличающееся тем. что, с целью облегчения извлечения клина, клиновая прокладка, выполнена из двух частей, одна пз которых легкоплавкая.
