Реферат

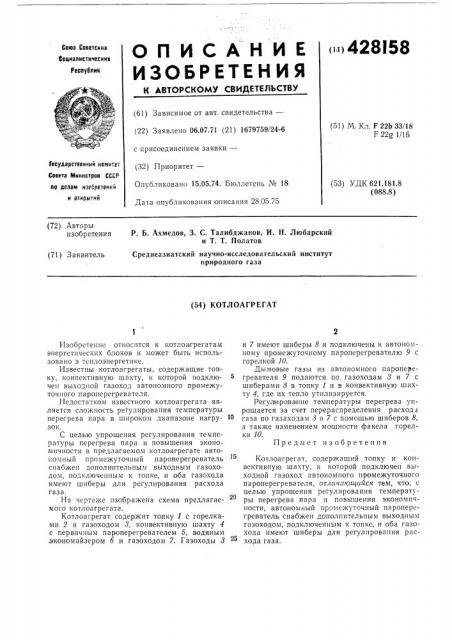

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ () 428!58

Сеюа Советских. Свцналнстнчесннх

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 06.07.71 (21) 1679759/24-6 (51) М. Кл. F 22b 33/18

F 22g 1/16

Государственный нвмите-;

Совета Министров СССР но делам нае6ретений н втнрытий (32) Приоритет—

Опубликовано 15.05.74, Бюллетень № 18

Дата опубликования описания 28.05.75 (53) УДК 621.181.8 (088.8) (72) Авторы изобретения

Р. Б. Ахмедов, 3. С. Талибджанов, И. H. Любарский и Т. T. Полатов

Среднеазиатский научно-исследовательский институт природного газа (71) Заявитель (54) КОТЛОАГРЕГАТ с присоединением заявки—

Изобретение относится к котлоагрегатам энергетических блоков и может быть использовано в теплоэнергетике.

Известны котлоагрегаты, содержащие топку, конвективную шахту, к которой подключен выходной газоход автономного промежуточного пароперегревателя.

Недостатком известного котлоагрегата является сложность регулирования температуры перегрева пара в широком диапазоне нагрузок.

С целью упрощения регулирования температуры перегрева пара и повышения экономичности в предлагаемом котлоагрегате авто",0ìíûé промежуточный пароперегреватель снабжен дополнительным выходным газоходом, подключенным к топке, и оба газохода имеют шиберы для регулирования расхода газа.

На чертеже изображена схема предлагаемого котлоагрегата.

Котлоагрегат содержит топку 1 с горелками 2 и газоходом 8, конвективную шахту 4 с первичным пароперегревателем 5, водяным экономайзером 6 и газоходом 7. I азоходы 8 и 7 имеют шиберы 8 и подключены к автономному промежуточному пароперегревателю 9 с горелкой 10.

Дымовые газы из автономного пароперегревателя 9 подаются по газоходам 8 и 7 с шиберами 8 в топку 1 и в конвективную шахту 4, где их тепло утилизируется.

Регул и ро ва ние температуры перегрева упрощается за счет перераспределения расхода газа по газаходам 8 и 7.с помощью шиберов 8, а также изменением мощности факела горелки 10.

Предмет изобретения

Котлоагрегат, содержащий топку и конвективную шахту, к которой подключен выходной газоход автономного промежуточного пароперегревателя, отлачающайся тем, что, с целью упрощения регулирования температуры перегрева пара и повышения экономичности, автономный промежуточный пароперегреватель снабжен дополнительным выходным газоходом, подключенным к топке, и оба газохода имеют шиберы для регулирования расхода газа.

428158

Составитель С. Басов

Техред А. Камышникова

Редактор В. Новоселова

Корректор В. Гутман

Заказ 767/77 Изд. 1586 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раугпскач наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
