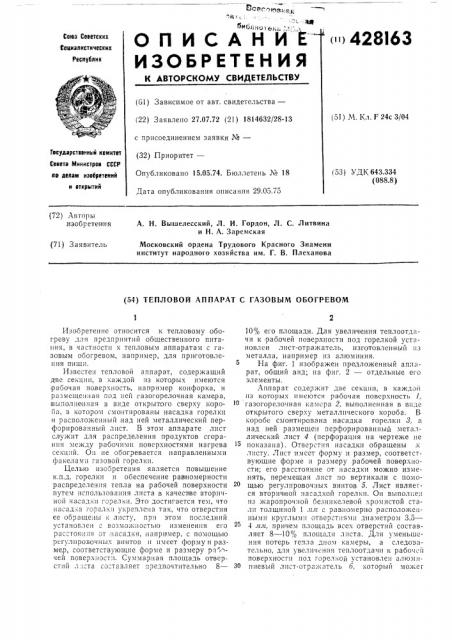

бнб;;и,, ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

<»> 428163

Союз Сееетсккх

Сациалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (G1) Зависимое от авт. свидетельства— (22) Заявлено 27.07.72 (21) 1814632/28-13 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 15.05.74. Бюллетень N 18

Дата опубликования описания 29.05.75 (5I) М. Кл. F 24с 3/04

7осударстееиный комитет

Совета Министров СССР не делам изобретений н OIKP0ITHÉ (53) УДК 643.334 (088.8) (72) Авторы изобретения

А. H. Вышелесский, Л. И. Гордон, Л. С. Литвина и H. А. Заремская (71) Заявитель

Московский ордена Трудового Красного Знамени институт народного хозяйства им. Г. В. Плеханова (54) ТЕПЛОВОЙ АППАРАТ С ГАЗОВЫМ ОБОГРЕВОМ

Изобретение относится к тепловому обогреву для предприятий общественного питания, в частности к тепловым аппаратам с газовым обогревом, например, для приготовлен ия пи щ1(Известен тепловой аппарат, содержащий две секции, в каждой из которых имеются рабочая поверхность, например конфорка, и размещенная под ней газогорелочная камера, выполненная в виде открытого сверху короба, в котором смо нтнрованы насадка горелки и расположенный над ней металлический перфорированный лист. В этом аппарате лист служит для распределения продуктов сгорания между рабочимн поверхностями нагрева секций. Он не обогревается направленными факелами газовой горелки.

Целью изобретения является повышение к.п.д. горелки н обеспечение равномерности распределения тепла на .рабочей поверхности путем использования листа в качестве вторичной насадки горелки. Это достигается тем, что насад а горелки укреплена так, что отверстия ее обращены к листу, при этом последний установлен с возможностью изменения его расстояния от it2c23Klt, н ап ром ер, с помощью регулировочных винтов и имеет форму и размер, соответствующие форме и размеру рабчеи поверхности. Суммарная площадь отверстий листа со:тавляет предпочтительно 8—

10% его площади. Для увеличения теплоотда.чи к рабочей поверхности под горелкой установлеH:лист-отражатель, изготовленный нз металла, например из алюминия.

На фиг. 1 изображен предложенный аппарат, общий .вид; на фиг. 2 — отдельные его элементы.

Аппарат содержит две секции, в каждой пз которых имеются рабочая поверхность 1, газогорелочная камера 2, выполненная в виде открытого сверху металлического короба. В коробе смонтирована насадка горелки 8, а над ней размещен перфорированный металлический лист 4 (перфорация на чертеже не показана). Отверстия насадки обращены к листу. Лист имеет форму и размер, соответствующие форме и размеру рабочей поверхности; его расстояние от насадки можно изменять, перемещая лист по вертикали с помощью регулировочных винтов 5. Лист является вторичной насадкой горелки. О» выполнец из жаропрочной оезннкелевой хромистой стали толщиной 1 лл с равномерно расположенными круглыми отверстиями диаметром 3,5—

4 лл, причем площадь всех отверстий составляет 8 — 10% площади листа. Дчя уменьшения потерь тепла дном камеры, а следовательно, для увеличения теплоотдачн к рабочей поверхеостн под ropeлкой установлен алюмиЗ0 пиевый лнст-отра:- атель 6, который может

428163

7 6

8 Pu . 1 перемещаться также по вертикали с помощью винтов 7. Для зонального подвода вторичного воздуха и его регулировки в зависимости от тепловой нагрузки горелки в дне камеры установлены дефлекторы 8. Ух«е««ьше««««е потерь в окружающую среду достигается изоляцией дна и стенок камеры 2 с помощью пяти изоляционных панелей 9, выполне «нь«х из асбеста, обвернутого .в алюминиевую фольгу. Щели 10, расположенные на уровне листа 4, предусмотрены для наблюдения за работой горелки в камере.

Наличие листа — вторичной насадки увеличивает радиальную составляющую общего теллообх«ена. OHB является также стабилизатором горения, поэтому тепловую нагрузку в камере можно менять в широких пределах, уменьшая ее практически до 10% но«ми нальной.

Предмет изобретения

1. Тепловой аппарат с газовым обогревом, например, для приготовления пищи, содержащий по край«ней мере одну секцию, в которой .имеются рабочая поверхность и размещенная под ней газогорелочная камера, выполненная в виде открытого сверху короба, в котором установлены насадка горелки и расположенный над,ней металлический перфорированный лист, отличающийся теч, что, с целью обеспечения равномерности распределения тепла «на рабочей поверхности и повышения к.п.д. го«релки, насадка укреплена так, что се отверстия обращены к листу, а последний установлен с возможностью изменения е-,о расстоя«ния .от насадки, например, с помощью регулировочных винтов и имеет форму и раз15 мер, соответствующие форме и размеру рабоче«« поверхности.

2. Аппарат по п. I, отличающийся тем, что суммарная площадь отверстий листа соста«вляет 8 — 10% его площади.

3. Аппарат по п. 1, отличающийся тем, что, с целью увеличения теплоотдачп к рабочей поверхности, под горелкой установлен листотражатель, изготовленный из металла, ««Впример из алюминия.

428163

Составитель В. Жданова

Техред А. Камышникова

Корректор В. Гутман

Редактор Л. Тюрина

Тип. Харьк. фнл. пред. <Патент»

Заказ 84/406 Изд. № 1592 Тирамс 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская иаб., д. 4/5
