Патент ссср 428215
Иллюстрации
Реферат
° 1х .ч.т
1аА i

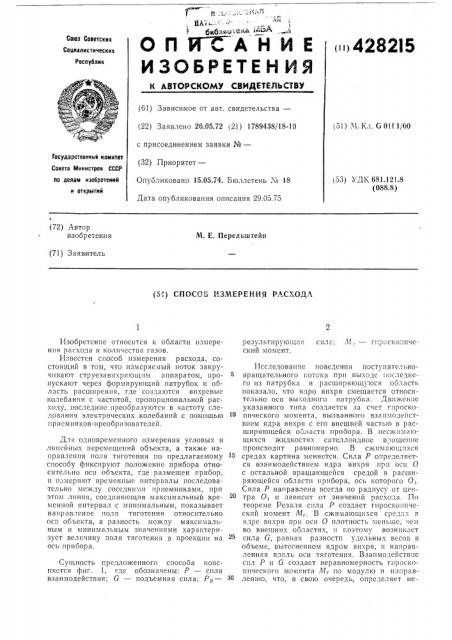

ОПИ1АНИЕ
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕ Н ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 26.05.72 (21) 1789438/18-10 с присоединением заявки №вЂ” (32) Приоритет—
Опубликовано 15.05.74. Бюллетень X 18
Дата опубликования описания 29.05.75 (5 l ) Ч. Кл. G 011 1/ОО
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДЬ; 681.121.8 (088.8) (72) Автор изобретения
М. Е. Перельштейн (71) Заявитель (5- !) СПОСОБ ИЗМЕРЕНИЯ РАСХОДА результирующая ский момент.
Исследование поведения поступательновращательного потока прп выходе последнего пз патрубка в расширяющуюся область показало. что ядро вихря смещается относительно оси выходного патрубка. Движение указанного типа создается за счет гироскопического момента, вызванного взаимодействием ядра вихря с его внешней частью в расширяющейся ооласти прибора. В несжпмающихся жидкостях сателлоидное в мщение происходит равномерно. В сжимаюп;пхся средах картина меняется. Сила P определяется взаимодействием ядра вихря прп ос«0 с остальной вращающейся средой в расширяющейся области прибора, ось которого О .
Сила P направлена всегда по радиусу от центра О, и зависит от значений расхода. По теореме Резаля сила P создает гироскопический момент М,. В сжимающихся средах г, ядре вихря прп осп О плотность меньше, чем во внешних областях, и гоэтому возникает сила G, равная разности удельных весов в объеме, вытесненном ядром вихря, в направленная вдоль оси тяготения. Взаимодействие спл P » G создает неравномерность гироскопического момента Л!„по модулю и направлению, что, в свою очередь, определяет неИзобретение относится к области измерения расхода и количества газов.
Известен способ измерения расхода, состоящий в том, что измеряемый поток закручивают струезавпхряющпм аппаратом, пропускают через формирующий патрубок и область расширения, где создаются вихревые колебания с частотой, пропорциональной расходу, последние преобразуются в частоту следования электрических колебаний с помощью приемников-преобразователей.
Для одновременного измерения угловых и линейных перемещений объекта, а также направления поля тяготения по предлагаемому способу фиксируют положение прибора относительно осп объекта, где размещен прибор, и пзмеряют временные интервалы последовательно между соседними приемниками, прп этом линия, соединяющая максимальный вре- 20 мcнной интервал с минпмалbíым, показывает направление поля тяготения относительно осп ооъекта, а разность между максимальным и минимальным значениями характеризует величину поля тяготения в проекции на ось прибора.
Сущность предложенного способа поясняется фпг. 1, где ооозначены: Р— сила взаимодействия; G — подъемная сила; P„— сила; .Ч,. — гпроскоппче428215
Предмет изобретения
Фиг 2
Составитель Н. Варнек
Техред А. Камышникова
Корректор В. Гутман
Редактор С. Хейфиц
Заказ 84/406 Изд. № 1592 Тираж 760 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред. «Патент» равномерность скорости движения ядра вихря. Эта неравномерность движения легла в основу предлагаемого способа.
Устройство для осуществления описываемого способа показано на фиг. 2.
Газ по стрелке входит в корпус 1, закручивается струезавпхряющпм аппаратом и, 2 проходя формирующий патрубок 8„выходит в область расширения 4. В области расширения 4 размещен ряд приемников 5, равномерно расположенных по окружности и соединенных электрически между собой. В связи с неравномерностью движения вращающегося потока по окружности временные интервалы между импульсами с соседних приемников имеют переменную длительность. Линия, соединяющая минимальный временной интервал с максимальным, указывает направление поля тяготения. Разность между максимальным т,,„„п минимальным т„„„значениями интервалов пропорциональна величине поля тяготения.
Способ измерения расхода, основанныи на том, что измеряемый поток закручивают струезав||хряющпм аппаратом, пропускают через формирующий патрубок и область расширен|;я, где создаются вихревые колебания, с частотой, пропорциональной расходу, и преобразуемые в частоту следования электрических колебаний, опгичающийся тем, что, с целью одновременного измерения угловых и линейных перемещений объекта, а также направления поля тяготения, фиксируют положение прибора относительно оси объекта и измеряют временные интервалы последовательно между соседними приемниками, прп этом линия, соединяющая максимальный временной интервал с минимальным, показывает направление поля тяготения относительно осп объекта, а разность между максимальным и минимальным значениями интервалов характеризует величину поля тяготения в проекц|ш на ось прибора.
