Реферат

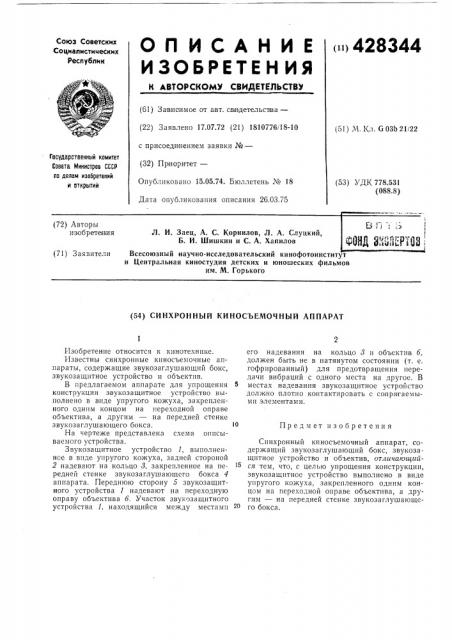

О П И С A Н И Е (()428344

ИЗОБРЕТЕН ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Завиаимое от авт. свидетельства— (22) Заявлено 17.07.72 (21) 1810776/18-10 с присоеди нениеам заявки №вЂ” (32) Пр иоритет—

Опубликовано 15.05.74. Бюллетень № 18

Дата опубликования описания 2б.03.75 (51) М. Кл. 603Ь21!22

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 778.531 (088.8) Л. И. Заец, А. С. Корнилов, Л. А. Слуцкий, Б. И. Шишкин и С. А. Халилов ффД а, аИ ИХРтЕЕ; (72) Авторы и зо 6рете(н(и я (71) Заявители

Всесоюзныи научно-исследовательскии кинофотоинститут и Центральная киностудия детских и юношеских фильмов им. М. Горького (54) СИНХРОННЫЙ КИНОСЪЕМОЧНЫЙ АППАРАТ

Предмет изобретения

Изобретение относится к кинотехнике.

Известны синхронные киносъемочные аппараты, содержащие звукозаглушающий бокс, звукозащитное устройство и объектив.

В предлагаемом аппарате для упрощения конструкции звукозащитное устройство выполнено в виде упругого кожуха, закрепленного одним концом на переходной оправе ооъектива, а другим — на передней стенке звукозаглушающего бокса.

На чертеже представлена схема описываемого устройства.

Звукозащитное устройство 1, выполненнсе в виде упругого кожуха, задней стороной

2 надевают на кольцо 8, закрепленное на передней стенке звукозаглушаюшего бокса 4 аппарата. Передгпою сторону 5 звукозащитного устройства 1 надевают»а переходную оправу объектива 6. Участок звукозащитного устройства 1, находящийся между местами его надевания на кольцо 8 и объектив б, должен быть не в натянутом состоянии (т. е. гофрированный) для предотвращения передачи вибраций с одного места на другое. В местах надевания звукозащитное устройство должно плотно ко|нтактировать с сопрягаех(ыми элементами.

Синхронный киносъемочный аппарат, содержащий звукозаглушающий бокс, звукозащитное устройство и объектив, отличающийся тем, что, с целью упрощения конструкции, звукозащитнос устройство выполнено в виде упругого кожуха, закрепленного одним концом на переходной оправе объектива, а другим — на передней стенке звукозаглушающего бокса.

428344

Составитель С. Коврина

Техред А. Камышникова

Корректор В. Гутман

Редактор С. Хейфиц

Тип. Харьк. фил. пред. «Патент»

Заказ 66 387 Изд. № 1607 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, _#_-35, Раушская наб., д. 4/5
