Реферат

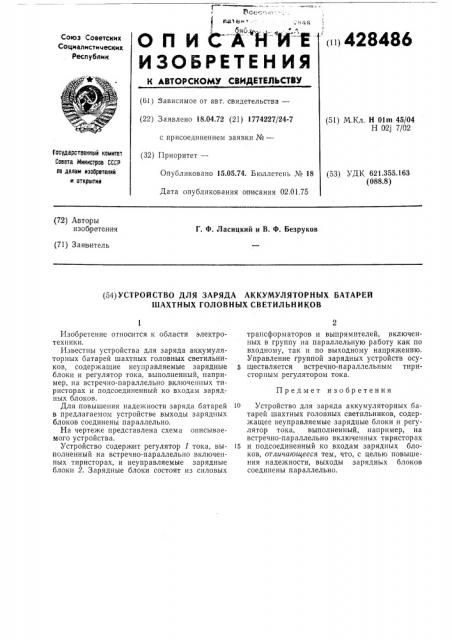

О П И 1А НИЕ

ИЗОБРЕТЕН Ия iii 428486

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) зависимое от авт. свидетельства— (22) Заявлено 18.04.72 (21) 1774227/24-7 с присоединением заявки №вЂ” (32) Приоритет— (51) M.Êë. Н Olm 45/04

Н 021 7/02

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 15.05.74. Бюллетень № 18

Дата опубликования описания 02.01,75 (53) УДК 621.355.163 (088.8) (72) Авто1ры изобретен ия

Г. Ф. Ласицкий и В. Ф. Безруков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАРЯДА АККУМУЛЯТОРНЫХ БАТАРЕЙ

mAXTHblX ГОЛОВНЫХ СВЕТИЛЬНИКОВ

Предмет изобретения

Изобретение относится к области электротехники.

Известны устройства для заряда аккумуляторных батарей шахтных головных светильников, содержащие неупр авляемые зарядные блоки и регулятор тока, выполненный, например, на встречно-параллельно включенных тиристорах и подсоединенный ко входам зарядных блоков.

Для повышения надежности заряда батарей в предлагаемом устройстве выходы зарядных блоков соединены параллельно, На чертеже представлена схема описываемого устройства.

Устройство содержит регулятор 1 тока, выполненный на встречно-параллельно включенных тиристорах, и неуправляемые зарядные блоки 2. Зарядные блоки состоят из силовых трансформаторов и выпрямителей, включенных в группу на параллельную работу как по входному, так и по выходному напряжению.

Управление группой зарядных устройств осу5 ществляется встречно-параллельным тиристорпым регулятором тока.

10 Устройство для заряда аккумуляторных батарей шахтных головных светильников, содер кащее неуправляемые зарядные блоки и регулятор тока, выполненный, например, на встречно-параллельно включенных тиристорах

15 и подсоединенный ко входам зарядных блоков, отличающееся тем, что, с целью повышения надежности, выходы зарядных блоков соединены параллельно.

428486! !!

Составитель М. На1гдина

Текред Г. Васильева

Редактор А. Пейсочеико

Корректор Т, Хворова

Обл. тип. Костромского управления издательств, полиграфии и книжной торговли.

Заказ 5028 Изд. № 1599 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
