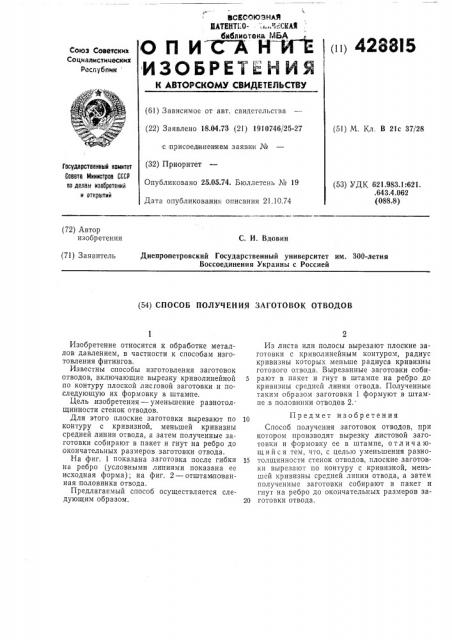

ВСЕСОЮЗНЛЯ

QATEHTE;0- " ."Ч ВАСИЛЯ

< о П и Й ЮГА <»» 428815

ИЗОБРЕЛ HHQ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 18.04.73 (21) 1910746/25-27 с присоединением заявками № (32) Приоритет

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 21.10.74 (51) М. Кл. В 21с 37/28

Государственный комитет

Совета Министров СССР оо делам изаоретений и отирытий (53) УДК 621.983.1:621. .643.4.06 2 (О88.8) (72) Автор изобретения

С. И. Вдовин (71) Заявитель

Днепропетровский Государственный университет им. 300-летия

Воссоединения Украины с Россией (54) СПОСОБ ПОЛУЧЕНИЯ ЗАГОТОВОК ОТВОДОВ

Изобретение относится к обработке металлов давлением, в частности к способам изготовления фитингов.

Известны способы изготовления заготовок отводов, включающие вырезку криволинейной по контуру плоской лисговой заготовки и последующую их формовку в штампе.

Цель изобретения — уменьшение разнотолщинности стенок отводов.

Для этого плоские заготовки вырезают по контуру с кривизной, меньшей кривизны средней линии отвода, а затем полученные заготовки собирают в пакет и гнут на ребро до окончательных размеров заготовки отвода.

На фиг. 1 показана заготовка после гибки на ребро (условными линиями показана ее исходная форма); на фиг. 2 — отштампованная половинка отвода.

Предлагаемый способ осуществляется следующим образом.

Из листа или полосы вырезают плоские заготовки с криволинейным контуром, радиус кривизны которых меньше радиуса кривизны готового отвода. Вырезанные заготовки соби5 рают в пакет и гнут в штампе на ребро до кривизны средней линии отвода. Полученные таким образом заготовки 1 формуют в штампе в половинки отводов 2.

Предмет из обр етения

Способ получения заготовок отводов, при котором производят вырезку листовой заготовки и формовку ее в штампе, отл и ча ющи и ся тем, что, с целью уменьшения разно15 толщинности стенок отводов, плоские заготовки вырезают по контуру с кривизной, меньшей кривизны средней линии отвода, а затем полученные заготовки собирают в пакет и гнут на ребро до окончательных размеров за20 готовки отвода.

428815 фиг. ! Ри8, 2
