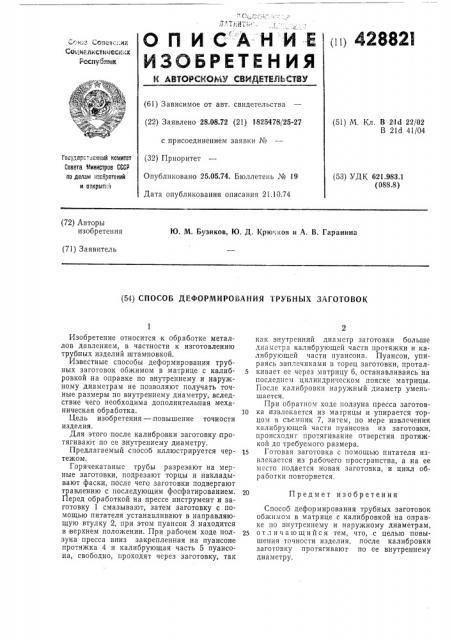

Изобретение относится к обработке металлов давлением, в частности к изготовлению трубных изделий штамповкой.

Известные способы деформирования трубных заготовок обжимом в матрице с калибровкой на оправке по внутреннему и наружному диаметрам не позволяют получать точные размеры по внутреннему диаметру, вследствие чего необходима дополнительная механическая обработка.

Цель изобретения — повышение точности изделия.

Для этого после калибровки заготовку протягивают по ее внутреннему диаметру.

Предлагаемый способ иллюстрируется чертежом.

Горячекатаные трубы разрезают на мерные заготовки, подрезают торцы и накладывают фаски, после чего заготовки подвергают травлению с последующим фосфатированием.

Перед обработкой на прессе инструмент и заготовку 1 смазывают, затем заготовку с помощью питателя устанавливают в направляющую втулку 2, при этом пуансон 3 находится в верхнем положении. При рабочем ходе ползуна пресса вниз закрепленная на пуансоне протяжка 4 и калибрующая часть 5 пуансона, свободно, проходят через заготовку, так как внутренний диаметр заготовки больше диаметра калибрующей части протяжки и калибрующей части пуансона. Пуансон, упираясь заплечиками в торец заготовки, протал5 кивает ее через матрицу 6, останавливаясь на последнем цилиндрическом пояске матрицы.

После калибровки наружный диаметр уменьшается.

При ооратном ходе ползуна пресса заготов10 ка извлекается из магрицы и упирается торцом в съемник 7, затем, по мере извлечения калибрующей части пуансона из заготовки, происходит протяги вание отверстия протяжкой до требуемого размера.

15 Готовая заготовка с помощью питателя извлекается из рабочего пространства, а на ее место подается новая заготовка, и цикл обработки повторяется.

20 Предмет изобретения

Способ деформирования трубных заготовок обжимом в матрице с калибровкой на оправке по внутреннему и наружному диаметрам, 2S о тл и ч а ющийся тем, что, с целью повышения точности изделия, после калибровки заготовку протягивают по ее внутреннему диаметру.
