Кристаллизатор для непрерывного литьяметаллов

Кристаллизатор для непрерывного литьяметаллов

Иллюстрации

Показать все

Реферат

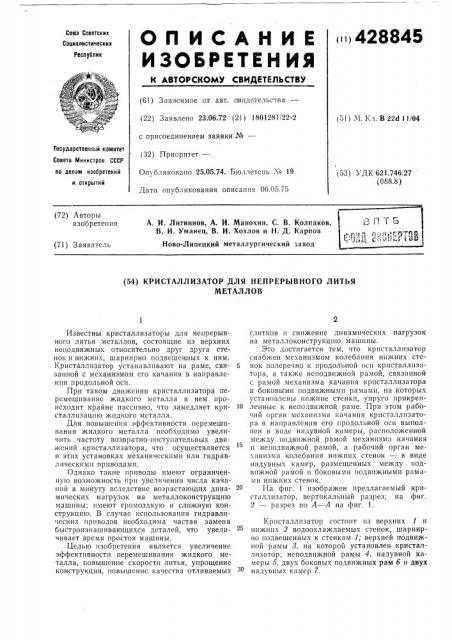

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«»428845

Союз Советских

Социалистических

Республик (61) Зависимое от авт. ави/детельства (22) Заявлено 23.06.72 (21) 1801281/22-2 с присоединением заявки №вЂ” (5i) М. Кл. В 22d 11/04

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (32) Приоритет— (53) УДК 621.746.27 (088.8) Опубликовано 25.05.74. Бюллетень ¹ IS

Дата опубликования описания 06.05.75 (72) Авторы изобретения

A. И. Литвинов, А. И. Манохин, С. В. Колпаков, В. И. Уманец, В. И. Хохлов и Н. Д. Карпов

Ново-Липецкий металлургический завод (71) Заявитель (54) КРИСТАЛЛ ИЗАТОР ДЛЯ НЕПРЕРЫВНОГО ЛИТЬЯ

МЕТАЛЛОВ

Известны кристаллизаторы для непрерывного литья металлов, состоящие пз верхних неподвижных относительно друг друга стенок и нижних, шарнирно подвешенлых к ним.

Кристаллизатор устанавливают на раме, свя- 5 занной с механизмом его качания в направлении продольной осп.

При таком движении кристаллизатора перемешивание жидкого металла в нем происходит крайне пассивно, что замедляет кри- 1О сталлпзацию жидкого металла.

Для повышения эффективности перемешивания жидкого металла необходимо увеличить частоту возвратно-поступательных движений кристаллизатора, что осуществляется в этих установках механическими или гидравлическими приводами.

Однако такие приводы имеют ограниченную возможность при увеличении числа качании в минуту вследствие возрастающих динамических нагрузок на металлоконструкцию машины; имеют громоздкую и сложную конструкцию. В случае использования гидравлических приводов необходима частая замена быстроизнашивающихся деталей, что увеличивает время простоя машины.

Целью изобретения является увеличение эффективности перемешивания жидкого металла, повышение скорости литья, упрощение конструкции, повышение качества отливаемых слитков и снижение динамических нагрузок на металлоконструкцшо машины.

Это достигается тем, что крпсталлизатор снабжен механизмом колебания нижних стенок поперечно к продольной осп крпсталлизатора, а также неподвижной рамой, связанной с рамой механизма качания крпсталлизатора и боковыми подвижными рамами, на которых установлены нижние стенки, упруго прикрепленные к неподвижной раме. При этом рабошй орган механизма качания крнсталлпзатора в направлении его продольной оси выполнен в виде надувной камеры, расположенной между подвижной рамой механизма качания .и неподвижной рамой, а рабочий орган механизма колебания нижних стенок — в виде надувных камер, размещенных между подвижной рамой и боковыми подвижными рамами нижних стенок.

Иа фиг. 1 изображен предлагаемый кристалл изатор, вертикальный разрез; на фиг.

2 — разрез по А — А на фиг. 1.

Крпсталлпзатор состоит пз верхних и нижних 2 водоохлаждаемых стенок, шарнирно подвешенных к стенкам 1; верхней подвижной рамы 3, на которой установлен кристаллизатор; неподвижной рамы 4, надувной камеры 5, двух боковых подвижных рам б и двух надувных камер 7.

428845

Для фиксирования подвижной рамы 8 относительно неподвижной 4 используют направляющиее штанги 8. Подвод жидкости или воздуха к камерам 6 и 7 осуществляется чер ез тр уб о провод 9.

Фиксирование боковых подвижных рам 6 относительно неподвижной 4 производится направляющими тягами 10 и пружинами 11.

Для удобства настройки и установки кристаллизатора ни>кипе стенки 2 выполнены с роликовыми опорами 12.

Прп подаче соответствующей рабочей среды по трубопроводам 9 в камеру 5 происходит подъем рамы 8 с установленным па ней крпсталлизатором относительно неподвижной рамы 4. При этом направляющие штанги 8 обеспечивают заданную траекторию движения кристалл изатора. Нижние подвижные стенки

2 совершают движение совместно с кристаллизатором 1, а также за счет пульсирующей 20 подачи рабочей среды в камеры 7 через боковые рамы 6 и ролики 12 дополнительные высокочастотные колебания в направлении, перпендикулярном к продольной осп кристаллизатора.

Движение кристаллизатора вниз осуществляется под действием веса стенок 1, 2 и рамы 8. Нижние стенки 2 возвращаются в исходное положение под действием ферростатпческого давления жидкой сердцевины слитка и пружинами 11 через тяги 10 и боковые подвижные рамы 6.

Таким образом, слиток получает высокочастотные колебания в нижней части крпсталлизатора, что повышает теплоотвод в этом районе.

Предмет изобретения

Крпсталлизатор для непрерывного литья металлов, установленный на раме механизма его качания в направлении продольной оси и содержащий верхние стенки и шарнирно подвешенные к нпм нижние стенки, отличаюи ийся тем, что, с целью повышения эффективности перемешивания жидкого металла и улучшения качества отливаемых слитков, он снабжен механизмом колебания нижних стенок поперечно к продольной оси кристаллизатора, неподвижной рамой, соединенной с paM0Ii механизма качания кристаллизатора, и боковыми подвижными рамами, на которых установлены нижние стенки, прикрепленные к неподвижной раме, прп этом рабочий орган механизма качания кристаллизатора в направлении к его продольной оси выполнен в виде надувной камеры, расположенной между подвижной рамой механизма качания и неподвижной рамой, а рабочий орган механизма колебаний нижних стенок — в виде надувных камер, размещенных между подвижной рамой и боковыми подвижными рамами нижних стенок, 428845

17 )g

Составитель И. Чистякова

Техред Т. Курилко

Редактор Л. Народная

Корректор И. Симкина

Тнп. Харьк. фил. пред. «I! àòå. T

Заказ 228 580 Изд. № 947 Тираж 811 Подписное

ЦНИИПИ Государственного комитета Сонета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская паб., д. 4/5
