Реферат



Союз Советсних

Сециалистимесних

Республик

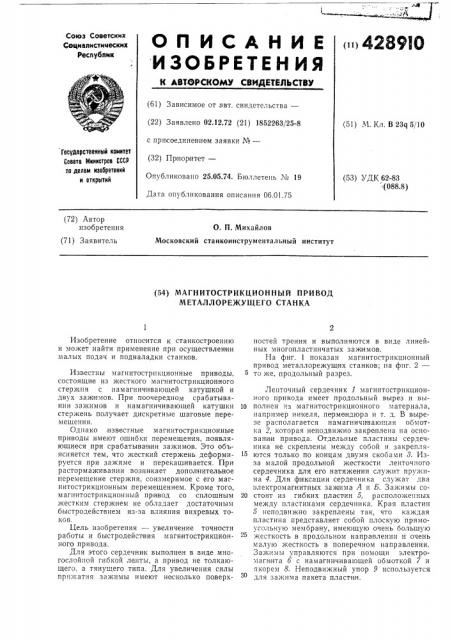

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

<и> 4289I0

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Зависимое от авт. свидетельства— (22) Заявлено 02Л2.72 (21) 1852263/25-8 с присоединением заявки лГе— (32) Пр иор итет—

Опубликовано 25,05.74. Бюллетень г"е 19

Дата опубликования описания Об.01.75 (51) М. Кл. В 23q 5/10

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 62-83 (088.8) (72) Автор изобретения (71) Заявитель

О. П. Михайлов

Московский станкоинструментальный институт (54) МАГНИТОСТРИКЦИОННЫЙ ПРИВОД

МЕТАЛЛОРЕЖУЩЕГО СТАНКА

Изобретение относится к станкостроению и может найти применение при осуществлении малых подач и подналадки станков.

Известны магнитострпкционные приводы, состоящие из жесткого магнитострикционного стержня с намагничивающей катушкой и двух зажимов. При поочередном срабатывании зажимов и намагничивающей катушки стержень получает дискретные шаговые перемещения.

Однако известные магнитострикционные приводы имеют ошибки перемещения, появляющиеся при срабатывании зажимов. Это объясняется тем, что жесткий стержень деформируется при зажиме и перекашивается. При растормаживании возникает дополнительное перемещение стержня, соизмеримое с его магнитострикционным перемещением. Кроме того, магнитострнкционный привод со сплошным жестким стержнем не обладает достаточным быстродействием из-за влияния вихревых токов.

Цель изобретения — увеличение точности работы и быстродействия магнитострикционного привода.

Для этого сердечник выполнен в виде многослойной гибкой ленты, а привод не толкающего, а тянущего типа. Для увеличения силы прижатия зажимы имеют несколько поверхностей трения и выполняются в виде линейных многопластннчатых зажимов.

На фиг. 1 показан магнитострикционный привод металлорежущ их станков; на фиг. 2— то же, продольный разрез.

Ленточный сердечник 1 магнитострикционного привода имеет продольный вырез и вы10 полнен из магнигострикционного материала, напрямер никеля, пермендюра и т. д. В вырезе располагается намагничивающая обмотка 2, которая неподвижно закреплена на основании привода. Отдельные пластины сердечника не скреплены между собой н закрепляются только по концам двумя скобами 8. Изза малой продольной жесткости ленточного сердечника для его натяжения служит пру>кина 4. Для фиксации сердечника служат два электромагнитных завоима Л н Б. Зажимы со20 стоят из гибких пластин 5, расположенных между пластинами сердечника. Края пластин

5 неподвижно закреплены так, что каждая пластина представляет собой плоскую прямоугольную мембрану, имеющую очень большую жесткость в продольном направлении и очень малую жесткость в поперечном направлении.

Зажимы управляются при помощи электромагнита б с наматничивающей обмоткой 7 и якорем 8. Неподвижный упор 9 используется для зажима пакета пластин.

428910

Предмет изобретения фиг 1

Составитель В. Сверчков

Техред Л. Акимова

Корректор В. Гутман

Редактор Н. Козлова

Заказ 1719/572 Изд. № 850 Тираж 944 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Магнитострикционный привод работает следующим образом.

В отключенном состоянии ооа зажима зажаты и сердечник фиксирован в осевом направлении. Это достигается тем, что якорь 8 сердечника прижимается пружиной (на чертеже не показана) к упору 9. Управляющий импульс подается одновременно на обмотку 7 зажима А и намагничивающую обмотку 2 сердечника, при этом якорь 8 притягивается к сердечнику электромагнита б и зажим А раскрывается. Одновременно намагн ичивающая обмотка 2 создает магнитный поток в сердечнике 1 магнитостр икционного привода, Благодаря эффекту магнитострикции никелевый сердечник укорачивается и узел станка получает небольшое перемещение.

При снятии управляющего импульса якорь

8 под действием пружины прижимается к упору 9 и зажарим А закрывается и одновременно с этим ток подается в обмотку электромагнита зажима Б — зажим Б раскрывается.

Поскольку ток в обмотке 2 отсутствует, сердечник 1 магнитостриктора принимает прежние размеры и его правый торец под действием пружины 4 перемещается вправо. Этим заканчивается цикл работы привода, и он подготавливается для отработки нового управляющего импульса. Для правильной работы привода зажимы А и Б должны работать с некоторым перекрытием.

В том случае, если сердечник магнитострикционного привода выполнен из материала с положительной магнитострикцией, порядок работы зажимов должен быть изменен, а рабочее перемещение будет осуществляться при снятии управляющего импульса.

15 1. Магнитострикционный привод металлорежущего станка, выполненный из магнитострикционного сердечника и электромагнитных зажимов, отличающийся тем,что, с целью повышения быстродействия и точности рабо20 ты, сердечник выполнен в виде многослойной гибкой ленты, 2. Привод по п. 1, отличающийся тем, что, с целью увеличения силы прижатия, зажимы выполнены в виде пакета чередующихся мем25 бран, взаимодействующих с пластинами многослойной гибкой ленты.
