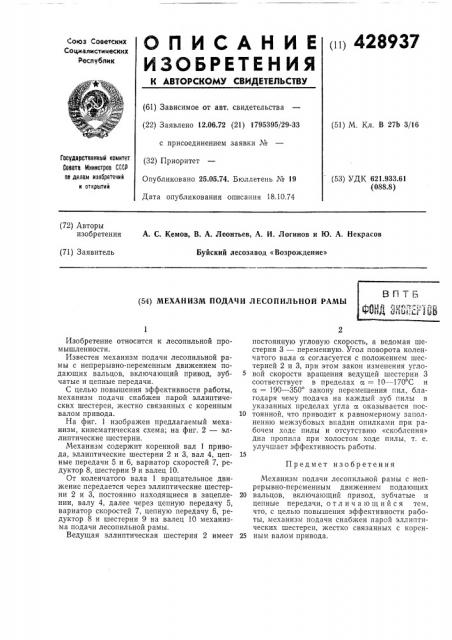

пп 428937

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 12.06.72 (21) 1795395/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 18.10.74 (51) М. Кл. В 27b 3/16

Государственный камитет

Свввта Министров СССР пе делам изобретений и открытий (53) УДК 621.933.61 (088.8) (72) Авторы изобретения

А. С. Кемов, В. А. Леонтьев, А. И. Логинов и Ю. А, Некрасов

Буйский лесозавод «Возрождение» (71) Заявитель (54) МЕХАНИЗМ ПОДАЧИ ЛЕСОПИЛЪНОЙ РАМЫ

Предмет изобретения

Изобретение относится к лесопильной пром ы шлеи ности.

Известен механизм подачи лесопильной рамы с непрерывно-переменным движением подающих вальцов, включающий привод, зубчатые и цепные передачи.

С целью повышения эффективности работы, механизм подачи снабжен парой эллиптических шестерен, жестко связанных с коренным валом привода.

На фиг. 1 изображен предлагаемый механизм, кинематическая схема; на фиг. 2 — эллиптические шестерни.

Механизм содержит коренной вал 1 привода, эллиптические шестерни 2 и 3, вал 4, цепные передачи 5 и 6, вариатор скоростей 7, редуктор 8, шестерни 9 и валец 10.

От коленчатого вала 1 вращательное движение передается через эллиптические шестерни 2 и 3, постоянно находящиеся в зацеплении, валу 4, далее через цепную передачу 5, вариатор скоростей 7, цепную передачу 6, редуктор 8 и шестерни 9 на валец 10 механизма подачи лесопильной рамы.

Ведущая эллиптическая шестерня 2 имеет постоянную угловую скорость, а ведомая шестерня 3 — переменную. Угол поворота коленчатого вала а согласуется с положением шестерней 2 и 3, при этом закон изменения угловой скорости вращения ведущей шестерни 3 соответствует в пределах а = 10 — 170 С и

n = 190 †3 закону перемещения пил, благодаря чему подача на каждый зуб пилы в указанных пределах угла а оказывается пос10 тоянной, что приводит к равномерному заполнению межзубовых впадин опилками при рабочем ходе пилы и отсутствию «скобления» дна пропила при холостом ходе пилы, т. е. улучшает эффективность работы.

Механизм подачи лесопильной рамы с непрерывно-переменным движением подающих

20 вальцов, включающий привод, зубчатые и цепные передачи, о тл и ч а ю шийся тем, что, с целью повышения эффективности работы, механизм подачи снабжен парой эллиптических шестерен, жестко связанных с корен25 ным валом привода.

428937 а =270

a = 1ggo

Фиг 2

1Риг 1
