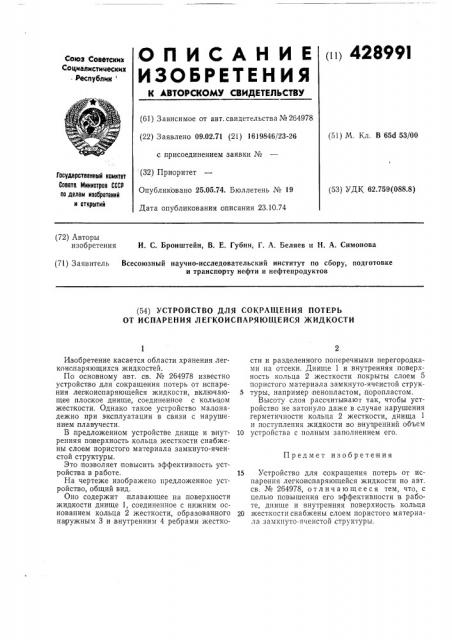

О П И С А Н И Е (ii) 42899!

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистицеских. Республик "

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства № 264978 (22) Заявлено 09.02.71 (21) 1619846/23-26 с присоединением заявки № (32) Приоритет

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 23,10.74 (51) М. Кл. В 65d 53/00

Государственный иомитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 62.759(088.8) (72) Авторы изобретения

И. С. Бронштейн, В. Е. Губин, l. A. Беляев и Н. А. Симонова (71) Заявитель Всесоюзный научно-исследовательский институт IIO сбору, подготовке и транспорту нефти и нефтепродуктов (54) УСТРОЙСТВО ДЛЯ СОКРАЩЕНИЯ ПОТЕРЬ

ОТ ИСПАРЕНИЯ ЛЕГКОИСПАРЯЮЩЕЙСЯ ЖИДКОСТИ

Предмет изобретения

Изобретение касается области хранения легкоиспаряющихся жидкостей.

По основному акант. св. № 264978 известно устройство для сокращения потерь от испарения лепкоиспаряющейся жидкости, включающее плоское днище, соединенное с кольцом жест кости, Однако такое устройство малонадежно при эксплуатации в связи с нарушением плавучести.

В предложенном устройстве днище и внутренняя поверхность кольца жесткости снабжены слоем пористого материала замкнуто-ячеистой структуры.

Это позволяет повысить эффективность устройства в работе.

На чертеже изображено предложенное устройство, общий вид.

Оно содержит плавающее на поверхности жидкости днище 1, соединенное с нижним основанием кольца 2 жесткости, образованного на ружным 3 и внутренним 4 ребрами жесткости и разделенного поперечными перегородками на отсеки. Днище 1 и внутренняя поверхность кольца 2 жесткости .покрыты слоем 5 пористого материала замкнуто-ячеистой струк5 туры, например пенопластом, поропластом.

Высоту слоя рассчитывают так, чтобы устройство не затонуло даже в случае нарушения герметичности кольца 2 жесткости, днища 1 и поступления жидкости Во Bíó ðåííèé объем

10 устройства с полным заполнением его.

15 Устройство для сокращения потерь от испарения легкоиспаряющейся жидкости по авт. св. № 264978, о т л и ч а ю щ е е с я тем, что, с целью повышения его эффективности в работе, днище и внутренняя поверхность кольца

20 жесткости снабжены слоем пористого материала замкнуто-ячеистой структуры.

428991

Составитель Л. Брылько

Техред А. Камышникова Корректор М. Лейзерман

Редактор Е. Кравцова

Типография, пр. Сапунова, 2

Заказ 2785/5 Изд. Ке 913 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5
