Реферат

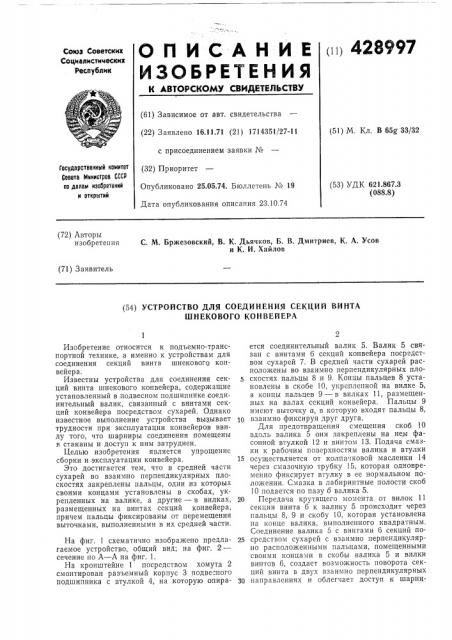

ОП ИОАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 4289

Союз Советских

Социалистических

Республик (б1) Зависимое от авт. свидетельства (22) Заявлено 16.11.71 (21) 1714351/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 25.05.74. Бюллетень ¹ 19

Дата опубликования описания 23.10.74 (51) М. Кл. В 65g 33/32

Государстеенна1й комитет

Совета Министров СССР оа делам изооретений и открытий (53) УДК 621.867.3 (088.8) (72) Авторы изобретепия

С. М, Бржезовский, В. К. Дьячков, Б. В. Дмитриев, К, А. Усов и К. И. Хайлов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ СЕКЦИЙ ВИНТА

ШНЕКОВОГО КОНВЕЙЕРА

Изобретение относится к подъемно-транспортной технике, а именно к устройствам для соединения секций винта шнекового конвейера.

Известны устройства для соединения секций винта шнекового конвейера, содержащие установленный в подвесном подшипнике соединительный валик, связанный с винтами секций конвейера посредством сухарей. Однако известное выполнение устройства вызывает трудности при эксплуатации конвейеров ввиду того, что шарниры соединения помещены в стаканы и доступ к ним затруднен.

Целью изобретения является упрощение сборки и эксплуатации конвейера.

Это достигается тем, что в средней части сухарей во взаимно перпендикулярных плоскостях закреплены пальцы, одни из которых своими концами установлены в скобах, укрепленных на валике, а другие — в вилках, размещенных на винтах секций конвейера, причем пальцы фиксированы от перемещения выточками, выполненными в их средней части.

На фиг. 1 схематично изображено предлагаемое устройство, общий вид; на фиг. 2— сечение по А — А на фиг. 1.

На кронштейне 1 посредством хомута 2 смонтирован разъемный корпус 3 подве ного подшипника с втулкой 4, на которую опирается соединительный валик 5. Валик 5 связан с винтами б секций конвейера посредством сухарей 7. В средней части сухарей расположены во взаимно перпендикулярных плоскостях пальцы 8 и 9. Концы пальцев 8 установлены в скобе 10, укрепленной на вилке 5, а концы пальцев 9 — в вилках 11, размещенных на валах секций конвейера. Пальцы 9 имеют выточку а, в которую входят пальцы 8, 10 взаимно фиксируя друг друга.

Для предотвращения смещения скоб 10 вдоль валика 5 они закреплены на нем фасонной втулкой 12 и винтом 13. Подача смазки к рабочим поверхностям валика и втулки

15 осуществляется от колпачковой масленки 14 через смазочную трубку 15, которая одновременно фиксирует втулку в ее нормальном положении. Смазка в лабиринтные полости скоб

10 подается по пазу б валика 5.

20 Передача крутящего момента от вилок 11 секции винта б к валику 5 происходит через пальцы 8, 9 и скобу 10, которая установлена на конце валика, выполненного квадратным, Соединение валика 5 с винтами б секций по25 средством сухарей с взаимно перпендикулярно расположенными пальцами, помещенными своими концами в скобы валика 5 и вилки винтов б, создает возможность поворота секций винта в двух взаимно перпендикулярных

30 направлениях и облегчает доступ к шарни428997 рам, а следовательно, упрощает эксплуатацию и сборку конвейера.

Предмет изобретения

Устройство для соединения секций винта шнекового конвейера, содержащее установленный в подвесном подшипнике соединительный валик, связанный с винтами секций конвейера посредством сухарей, о т л и ч а ю щ е с с я тем, что, с целью упрощения сборки п эксплуатации конвейера, в средней части сухарей во взаимно перпендикулярных плоскостях за5 креплены пальцы, одни из которых своими концами установлены в скобах, укрепленных на валике, а другие — в вилках, укрепляемых на винтах секций конвейера, причем пальцы фиксированы от перемещения посредством

10 выточек, выполненных в их средней части.
