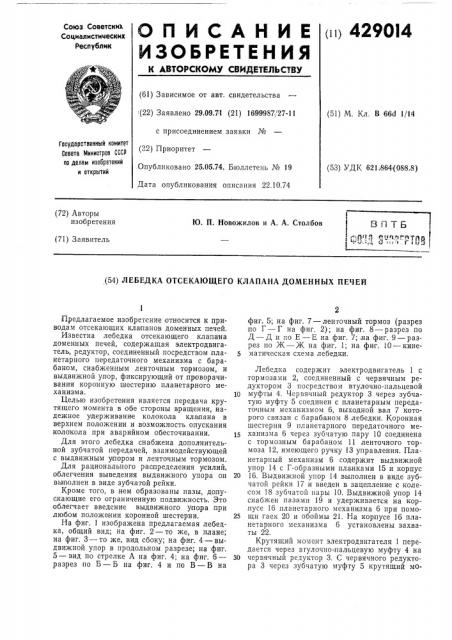

О П И С А Н И Е п 4290}4

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистицеских

Республик (61) Зависимое от авт. свидетельства

:(22) Заявлено 29.09.71 (21) 1699987/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 22.10.74 (51) M. Кл. В 66d 1/1 4 государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.864(088.8) (72) Авторы изобретения

Ю. П. Новожилов и А. А. Столбов (71) Заявитель (54) ЛЕБЕДКА ОТСЕКАЮЩЕГО КЛАПАНА ДОМЕННЫХ ПЕЧЕЙ

Предлагаемое изобретение относится к приводам отсекающих клапанов доменных печей.

Известна лебедка отсекающего клапана доменных печей, содержащая электродвигатель, редуктор, соединенный посредством планетарного передато чного механизма с барабаном, снабженным ленточным тормозом, и выдвижной упор, фиксирующий от:проворачивания коронную шестерню планетарного механизма.

Целью изобретения является, передача крутящего момента в обе стороны вращения, надежное удерживание колокола клапана в верхнем положении и возможность опускания колокола при аварийном обесточивании.

Для этого лебедка снабжена дополнительной зубчатой передачей, взаимодействующей с выдвижным упором и ленточным тормозом.

Для рационального распределения усилий, облегчения выведения выдвижного упора он вы|полнен в виде зубчатой рейки.

Кроме того, в нем образованы пазы, долускающие его ограниченную подвижность. Это облегчает введение выдвижного упора при любом положении коронной шестерни.

На фиг. 1 изображена предлагаемая лебедка, общий вид; на фиг. 2 — то же, в плане; на фиг. 3 — то же, вид сбоку; на фиг. 4 — выдвижной упор в продольном разрезе; на фиг.

5 — вид по стрелке А на фиг. 4; на фиг. 6— разрез по Б — Б на фиг. 4 и по  — В на

2 фиг. 5; на фиг. 7 — ленточный тормоз (разрез по à — Г на фиг, 2); на фиг. 8 — разрез по

Д вЂ” Д и по E — E на фиг. 7; на фиг. 9 — разрез по Ж вЂ” 5K на фиг. 1; на фиг. 10 — кинематическая схема лебедки.

Лебедка содержит электродвигатель 1 с тормозами 2, соединенный с червячным редуктором 3 посредством втулочно-пальцевой

ip муфты 4. Червячный редуктор 3 через зубчатую муфту 5 соединен с планетарным передаточным механизмом 6, выходной вал 7 которого связан с барабаном 8 лебедки. Коронная шестерня 9 планетарного передаточного механизма 6 через зубчатую пару 10 соединена с тормозным барабаном 11 ленточного тормоза 12, имеющего ручку 13 управления. Планетарный механизм 6 содержит выдвижной упор 14 с Г-образными планками 15 и корпус

20 16. Выдвижной упор 14 выполнен в виде зубчатой рейки 17 и введен в зацелление с колесом 1 8 зубчатой нары 10. Выдвижной упор 14 снабжен пазами 19 и удерживается на корпусе 16 планетарного механизма 6 при помо25 щи гаек 20 и обоймы 21. На корпусе 16 планетарного механизма 6 установлены захваты 22.

Крутящий момент электродвигателя 1 передается через вгулочно- пальцевую муфту 4 на

30 червячный редуктор 3. С червячного редуктора 3 через зубчатую муфту 5 крутящий мо429014

25 мент передается на планетарный механизм 6 и затем — на барабан 8.

При нормальной работе лебедки выдвижной упор 14 введен в зацепление с колесом 18 зубчатой пары 10. Так как коронная шестерня

9 планетарного механизма 6 соединена с колесом 18 зубчатой пары 10, выдвижной упор

14 удерживает от проворачивания коронную шестерню 9, обеспечивая жесткую кинематическую связь.

При аварийных ситуациях в случае отсутствия электроэнергии опускание колоколов отсекающего клапана осуществляется вручную при помощи ленточного тормоза 12, управление которым осуществляют при помощи ручки управления. При этом выдвижной упор 14 планетарного редуктора 6 предварительно выводится из зацепления с колесом 18 зубчагой пары 10, освобождая, тем самым, коронную шестерню 9. Выведение выдвижного упора 14 производят посредством гаек 20

-е ограничением захватами 22.

Предмет изобретения

1. Лебедка отсекающего клапана доменbbIx печей, содержащая электродвигатель, 5

15

20 редуктор, соединенный посредством планетарного передаточного механизма с барабаном, снабженным ленточным тормозом, и выдвижной упор, фиксирующий от проворачивания коронную шестерню планетарного механизма, отличающаяся тем, что, с целью передачи крутящего момента в обе стороны вращения, надежного у держивания колокола кла. пана в верхнем положении и обеспечения возможности опускания колокола при аварийном обесточивании, она снабжена дополнительной зубчатой передачей, взаимодействующей с выдвижным упором и ленточным тормозом.

2. Лебедка по и. 1, отличающаяся тем, что, с целью рационального распределения усилий и облегчения выведения выдвижного у пора, последний выполнен в виде зубчатой рейки.

3. Лебедка по п п. 1 и 2, отличающаяся тем, что, с целью облегчения введения выдвижного упора при любом положении коронной шестерни, в нем образованы пазы, допускающие его ограниченную подвижность.

429О14

Фиг. 1
