Способ термообработкигранулированных поливинилхлоридньгх пластикатов

Способ термообработкигранулированных поливинилхлоридньгх пластикатов

Иллюстрации

Показать все

Реферат

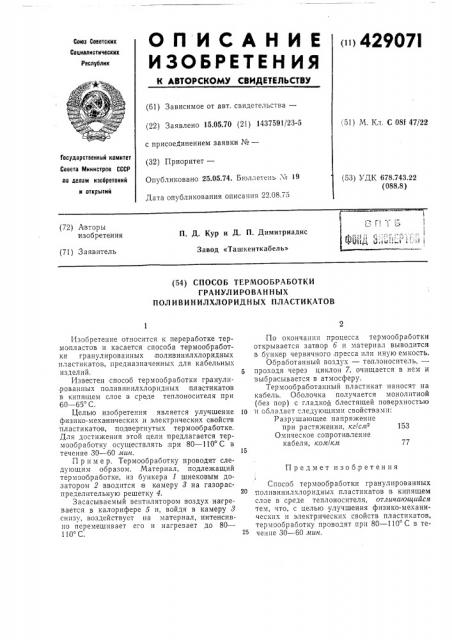

О П И С А Н И Е 1>42907!

ИЗОбРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 15.05.70 (21) 1437591/23-5 с присоеДинением заявки ¹â€” (32) Приоритет—

Опубликовано 25.05.74. Бюллетень ¹ 19

Дата опубликования описания 22.08.75 (51) М. Кл, С 08f 47/22

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 678.743.22 (088.8) (72) Авторы изобретения

П. Д. Кур и Д. П. Димитриадис

Завод «Ташкенткабель» (71) Зая.витель (54) СПОСОБ ТЕРМООБРАБОТКИ

ГРАНУЛ И РОВАН Н ЫХ

ПОЛ ИВИНИЛХЛОРИДНЫХ ПЛАСТИКАТОВ

Предмет изобретения

Изооретение относится к переработке термопластов и касается способа термообработки гранулированных,поливинилхлоридных пластикатов, предназначенных для кабельных изделий, Известен способ термообработки гранули,рованпых поливинилхлоридных пластикатов в кипящем слое в среде теплоносителя при

60 — 65 С.

Целью .изооретения является улучшение физико-механических .и электрических свойств пластикатов, подвергнутых термообработке.

Для достижения этой цели предлагается термообработку осуществлять,при 80 — 110 С в течение 30 — 60 лин.

Пример. Термообработку проводят следующим образом. Материал, подлежащий термообработке, из бункера 1 шнековым дозатором 2 вводится в камеру 3 на газораспределительную решетку 4.

Засасываемый вентилятором воздух на гревается в калорифере 5 и, войдя в камеру 8 снизу, воздействует на материал, интенсивно перемешивает его и нагревает до 80—

110 С.

По окончании процесса термообработки открывается затвор б н материал выводится в бункер червячного пресса или иную емкость.

Обработанный воздух — теплоноситель,— проходя через циклон 7, очищается в нем и выбрасывается в атмосферу.

Термообработанный пластикат наносят на кабель. Оболочка получается монолитной (оез пор) с гладкой блестящей поверхностью

10 и обладает следующими свойствами:

Разрушающее напряжение при растяжении, кг/сл 153

Омическое сопротивление кабеля, кол/кл 77

Способ термообработки гранулированных поливинилхлоридных пластикатов в кипящем слое в среде теплоносителя, отличающийся тем, что, с целью улучшения физико-механических и электрических свойств пластикатов, термообработку проводят при 80 — 110 С в течение 30 — 60 мин.

429071

Составитель Л. Чижова

Текред Л. Акимова

Корректор В. Гутман

Редактор О. Кузнецова

Тип. Харьк. фил. пред. «Патент».

Заказ 231/545 Изд. № 930 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5
