Состав для циркокосилицирования
Иллюстрации
Реферат

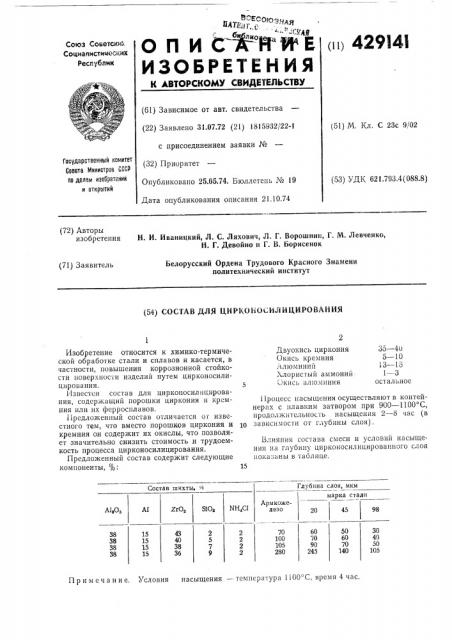

(ii) 42914l
ОПИС Е
ИЗОБРЕТЕНИЯ
Союз Советски:.
СОциапнстических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 31.07.72 (21) 1815932/22-1 с присоединением заявки № (32) Приоритет
Опубликовано 25.05.74. Бюллетень № 19
Дата опубликования описания 21.10.74 (51) М. Кл. С 23с 9/02
Государственный комитет
Соввта Министров СССР оо делам изобретении и открытий (53) УДК 621.793.4(088.8) (72) Авторы изобретения
Н. И. Иваницкий, Л. С. Ляхович, Л. Г. Ворошнин, Г. М. Левченко, H. Г. Девойно и Г. В. Борисенок
Белорусский Ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) СОСТАВ ДЛЯ ЦИРКОИОСИЛИЦИРОВАНИЯ
35 — 4u
5 — 10
13 — lo
1 — -3 остальное
Двуокись циркония
Окись кремния
Алюминий
Хлористый аммоний
Окись алюминия
Состав шихты, %
Глубина слоя, мкм марка стали
Армкожелезо
$10, ИН4С1
Zr0
A40q
98
20
105
140
245
280
43
38
38
38
38
П р и м е ч а н и е. Условия насыщения — температура l i 00 Ñ, время 4 час, Изобретение относится к химико-термической обработке стали и сплавов и касается, в частности, повышения коррозионной стойкости поверхности изделий путем цирконосилицирования.
Известен состав для цирконосилпцирования, содержащий порошки циркония и кремния или их ферросплавов.
Предложенный состав отличается or известного тем, что вместо порошков циркония и кремния он содержит их окислы, что позволяет значительно снизить стоимость и трудоемкость процесса цирконосилицирования.
Предложенный состав содержит следующие компоненты, %:
1lроцесс насыщения осуществляют в контейнерах с плавким затвором при 900 — 1100 С, продолжительность насыщения 2 — 8 час (в зависимости от глубины слоя).
Влияния состава смеси и условий насыщения на глубину цирконосилицированного слоя показаны в таблице.
429141
Предмет изобретения
Состав для цирконосилицирования стали и сплавов, содержащий цирконо-, алюмо-кремниевые соединения и активатор, о тл и ч а ю- 10
Составитель Н. Старостина
Текред Л. Акимова
Корректор Е. Миронова
Редактор Е. Кравцова
Заказ 2789/2 Изд. Мз 922 Тираж 875 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Полученный цирконосилицированный слой значительно увеличивает коррозионную стойкость сталей в агрессивных средах. щи и ся тем, что, с целью снижения стоимости процесса и его трудоемкости, в него в качестве поставщиков циркония и кремния введены окислы этих элементов при следующем
5 соотношении компонентов, в в/в ..
Двуокись циркония 35 — 40
Окись кремния 5 — 10
Алюминий 13 — 18
Хлористый аммоний 1 — 3
Окись алюминия остальное
