Реферат



Союз Советских

Социалистических

Республик

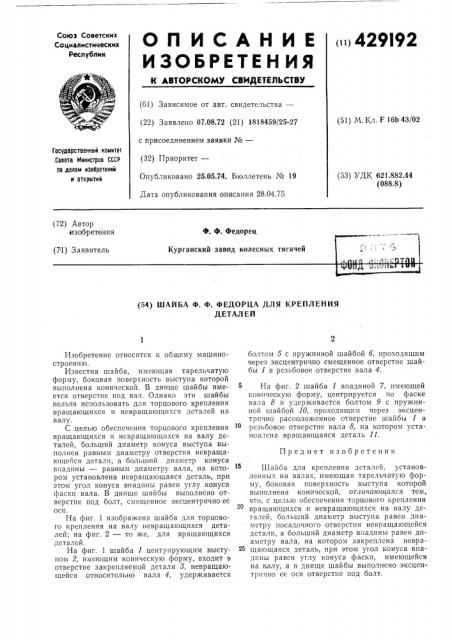

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«» 429192 (61) Зависимое от авт. свидетельства— (22) Заявлено 07.08.72 (21) 1818459/25-27 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 28.04.75 (51) М. Кл. F 16Ь43/02

Государственный комитет .Совета Министров СССР по делам изобретений и открытий (53) УДК 621.882.44 (088.8) (72) Автор изобретения

Ф. Ф. Федорец (71) Заявитель

Курганский завод колесных тягачей (54) ШАЙБА Ф. Ф. ФЕДОРЦА ДЛЯ КРЕПЛЕНИЯ. ДЕТАЛЕЙ

Изобретение относится к общему машиностроению.

Известна шайба, имеющая тарельчатую форму, боковая поверхность выступа которой выполнена конической. В днище шайбы имеется отверстие под вал. Однако эти шайбы нельзя использовать для торцового крепления вращающихся и невращающнхся деталей на валу.

С целью обеспечения торцового крепления вращающихся и невращающнхся на валу деталей, больший диаметр конуса выступа выполнен равным диаметру отверстия невращающейся детали, а больший диаметр конуса впадины — равным диаметру вала, на котором установлена невращающаяся деталь, при этом угол конуса впадины равен углу конуса фаски вала. В днище шайбы выполнено отверстие под болт, смещенное эксцентрично ее оси.

На фиг. 1 изобра>кена шайба для торцового крепления на валу невращающихся деталей; на фиг. 2 — то >ке, для вращающихся деталей.

На фиг. 1 шайба 1 центрирующим выступом 2, имеющим коническую форму, входит в отверстие закрепляемой детали 8, невращающейся относительно вала 4, удерживается болтом 5 с пружинной шайбой б, проходящим через эксцентрично смещенное отверстие шайбы 1 в резьбовое отверстие вала 4.

На фиг. 2 шайба 1 впадиной 7, имеющей коническую форму, центрируется по фаске вала 8 и удерживается болтом 9 с пружинной шайбой 10, проходящим через эксцентрично расположенное отверстие шайбы 1 в резьбовое отверстие вала 8, на котором установлена вращающаяся деталь 11.

Предмет изобретения

Шайба для крепления деталей, установленных на валах, имеющая тарельчатую форму, боковая поверхность выступа которой выполнена конической, отличающаяся тем, что, с целью обеспечения торцового крепления вращающихся н невращающихся на валу деталей, больший диаметр выступа равен диаметру посадочного отверстия невращающейся дстали, а больший диаметр впадины равен диаметру вала, на котором закреплена невращающаяся деталь, при этом угол конуса впадины равсн углу конуса фаски, имеющейся на валу, а в днище шайбы выполнено эксцентрично ее оси отверстие под болт.

429192

Фиг 2

Составитель О. Логвинова

Техред Г. Васильева Корректор И. Симкина

Редактор Н, Козлова

Тип Харьк фил. пред. «Патент»

Заказ 225/547 Изд. № 945 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5
