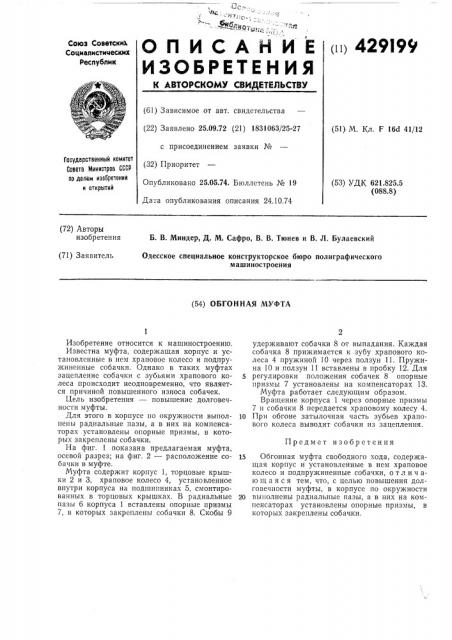

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п11 429I99

Союз Советских

Социвлистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 25.09.72 (21) 1831063/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 24.10,74 (51) М. Кл. F 16d 41/12

Гасударственный комитет

Совета Министров СССР по делам иэооретений и открытий (53) УДК 621.825.5 (088.8) (72) Авторы изобретения

Б. В. Миидер, Д. М. Сафро, В. В. Тюнев и В. Л. Булаевский (71) Заявитель

Одесское специальное конструкторское бюро полиграфического машиностроения (54) ОБГОННАЯ МУФТА

Предмет изобретения

Изобретение относится к машиностроению.

Известна муфта, содержащая корпус и установленные в нем храповое колесо и подпружиненные собачки. Однако в таких муфтах зацепление собачки с зубьями храпового колеса происходит неодновременно, что является причиной повышенного износа собачек.

Цель изобретения — повышение долговечности муфты.

Для этого в корпусе по окружности выполнены радиальные пазы, а в них на компенсаторах установлены опорные призмы, в которых закреплены собачки.

На фиг. 1 показана предлагаемая муфта, осевой разрез; на фиг. 2 — расположение собачки в муфте.

Муфта содержит корпус 1, торцовые крышки 2 и 3, храповое колесо 4, установленное внутри корпуса на подшипниках 5, смонтированных в торцовых крышках. В радиальные пазы 6 корпуса 1 вставлены опорные призмы

7, в которых закреплены собачки 8. Скобы 9 удерживают собачки 8 от выпадания. Каждая собачка 8 прижимается к зубу храпового колеса 4 пружиной 10 через ползун 11. Пружина 10 и ползун 11 вставлены в пробку 12. Для регулировки положения собачек 8 опорные призмы 7 установлены на компенсаторах 13.

Муфта работает следующим образом.

Вращение корпуса 1 через опорные призмы

7 и собачки 8 передается храповому колесу 4.

10 При обгоне затылочная часть зубьев храпового колеса выводит собачки из зацепления.

15 Обгонная муфта свободного хода, содержащая корпус и установленные в нем храповое колесо и подпружиненные собачки, о т л и ч аю щ а я с я тем, что, с целью повышения долговечности муфты, в корпусе по окружности

20 выполнены радиальные пазы, а в них на компенсаторах установлены опорные призмы, в которых закреплены собачки.

429199
