п1) 4292О6

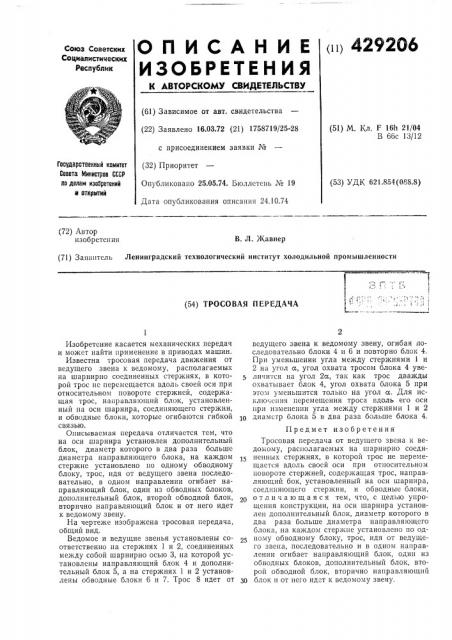

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
СОюз CQ88TcIcHx
СОцийлистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 16.03.72 (21) 1758719/25-28 с присоединением заявки № (32) Приоритет
Опубликовано 25.05.74. Бюллетень № 19
Дата опубликования описания 24.10.74 (51) М. Кл. F 1611 21/04
В 66с 13/12
Государственный комитет
Совета Министров СССР по делам изооретеиий и открытий (53) УДК 621.854(088.8) (72) Автор изобретения
В. Л.;Кавнер (71) Заявитель Ленинградский технологический институт холодильной промышленности
1 ! f.-: (54) ТРОСОВАЯ ПЕРЕДАЧА
Изобретение касается механических передач и может найти применение в приводах машин.
Известна тросовая передача движения от ведущего звена к ведомому, располагаемых на шарнирно соединенных стержнях, в которой трос не перемещается вдоль своей оси при относительном повороте стержней, содержащая трос, направляющий блок, установленный на оси шарнира, соединяющего стержни, и обводные блоки, которые огибаются гибкой связью.
Описываемая передача отличается тем, что на оси шарнира установлен дополнительный блок, диаметр которого в два раза больше диаметра направляющего блока, на каждом стержне установлено по одному обводному блоку, трос, идя от ведущего звена последовательно, в одном направлении огибает направляющий блок, один из обводных блоков, дополнительный блок, второй обводной блок, вторично направляющий блок и от него идет к ведомому звену.
На чертеже изображена тросовая передача, общий вид.
Ведомое и ведущие звенья установлены соответственно на стержнях 1 и 2, соединенных между собой шарнирно осью 3, на которой установле Ibl направляющий блок 4 и дополнительный блок 5, а на стержнях 1 и 2 установлены обводные блоки 6 и 7. Трос 8 идет от ведущего звена к ведомому звену, огибая последовательно блоки 4 и 6 и повторно блок 4.
При уменьшении угла между стержнями 1 и
2 на угол а, угол охвата тросом блока 4 увеличится на угол 2а, так как трос дважды охватывает блок 4, угол охвата блока 5 при этом уменьшится только на угол а. Для исклю е перемещения троса вдоль его оси при изменении угла между стержнями 1 и 2
10 диамстр блока 5 в два раза больше блока 4.
Предмет изобретения
Тросовая передача от ведущего звена к ведомому, располагаемых на шарнирно соединенных стержнях, в которой трос не перемещается вдоль своей оси при относительном повороте стержней, содержащая трос, направляющий бок, установленный на оси шарнира, соединяющего стержни, и обводные блоки, отличающаяся тем, что, с целью упрощения конструкции, на оси шарнира установлен дополнительный блок, диаметр которого в два раза больше диаметра направляющего блока, на каждом стержне установлено по одному обводному блоку, трос, идя от ведущего звена, последовательно и в одном направлении огибает направляющий блок, один из обводных блоков, дополнительный блок, второй обводной блок, вторично направляющий чо блок и от него идет к ведомому звену.
429206
К Ыомому
Pm Ыуи оzо
Щу г
Составитель Д. Поляков
Редактор Т. Шагова Техред Г. Васильева Корректоры: А. Николаева и Л, Корогод
Заказ 2784)18 Изд. № 923 Тираж 875 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-З5, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
