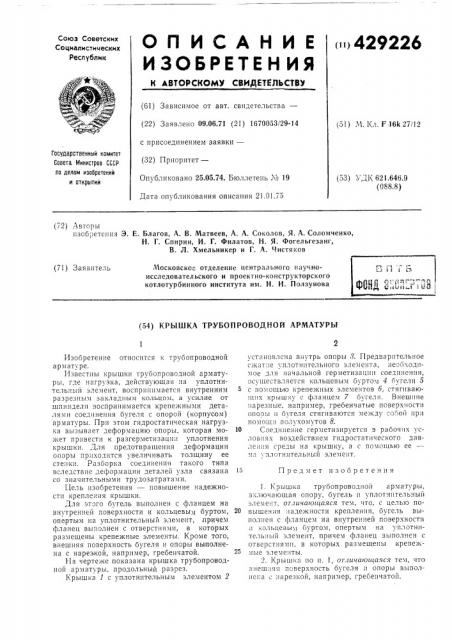

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<>429226 (61) Зависимое от авт. свидетельства— (22) Заявлено 09.06.71 (21) 1670053/29-14 (51) 11. Кл. F 16k 27/12 с присоединением заявки— (32) Приоритет—

Опубликовано 25.05.74. Бюллетень хе 19

Дата опубликования описания 21 01.75

Государственный комитет

Совета Министров СССР по делам изооретений и открытий (53) УДК 621.646.9 (088.8) (72) А втор ь1 изобретения Э. Е. Благов, А. В. Матвеев, A. А. Соколов, Я, А. Соломченко, H. Г. Спирин, И. Г. филатов, H. Я. Фогельгезанг, В. Д. Хмельникер и Г. А. Чистяков (71) Заявитель

Московское отделение центрального научноисследовательского и проектно-конструкторского котлотурбинного института им. И. И. Ползунова (54) КРЫШКА ТРУБОПРОВОДНОЙ АРМАТУРЫ

Предмет изооретення

Изобретение относится к трубопроводной арм атуре.

Известны крышки трубопроводной арматуры, где нагрузка, действующая на уплотнительный элемент, воспринимается внутренним разрезным закладным кольцом, а усилие от шпинделя зоспринимгется крепежными деталями соединения бугеля с опорой (корпусом) арматуры. При этом гидростатическая нагрузка вызывает деформацию опоры, которая может привести к разгерметизаци.1 уплотнения крышки. Для предотвращения деформации опоры пр:1ходнтся увеличивать толщину ее стенки. Разборка соединения такого типа вследствие деформации деталей узла связана со значительными трудозатратами.

Цель изобретения — повышение надежности крепления крышки.

Для этого бугель выполнен с фланцем на внутренней поверхности и кольцевыз1 буртом, опертым на уплотнительный элемент,,причем фланец выполнен с отверстиями, в которых размещены крепежные элементы. Кроме того, внешняя поверхность бугеля и опоры выполнена с нарезкой, например, гребенчатой.

Иа чертеже показана крышка трубопроводной арматуры, продольный разрез.

Крышка 1 с уплотнительным элементом 2 установлена внутрь опоры 8. Предварительное сж".,ò;;å уплотнптельного элемента, необходимое для начальной герметизации соединения, осуществляется кольцевым буртом 4 бугеля 5

5 с помощью крепехкных элементов б, стягнваю-!

Lнх крышку с фланцем 7 бугеля. Внешние нарезные, например, гребенчатые поверхности опоры и оугеля стягиваются между o5îé прп помо ц:1 полухом .тов 8.

10 Соединение герметизируется з рабочих условиях воздействием гидростатического давленп1я среды на крышку, а с помощью ее на плотнптельный элемент.

1. Крышка трубопроводной арматуры, зключающая опору, бугель и уплотннтельчый элемент, отличающаяся тем, что, с целью по20 вышения надежности крепления, бугель выполнен с фланцем на внутренней поверхности кольцевым буртом, опертым на уплотнптельный элемент, причем фланец выполнен с отверстиями. в которых размещены крепежные элементы.

2. Крышка по п. 1, отличающаяся тем, что внешняя поверхность бугеля и опоры выполне1:а с нарезкой, например, гребенчатой.

429226

Сост-;витель Л. Ваксенбург

Техоед Т. Курилко

Редактор Н. Козлова

Корректор В. Гутман

Заказ 1729/564 Изд. № 849 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Моаква, Я-35, Ра ушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
