Кран с магнитным запорным элементом

Кран с магнитным запорным элементом

Иллюстрации

Показать все

Реферат

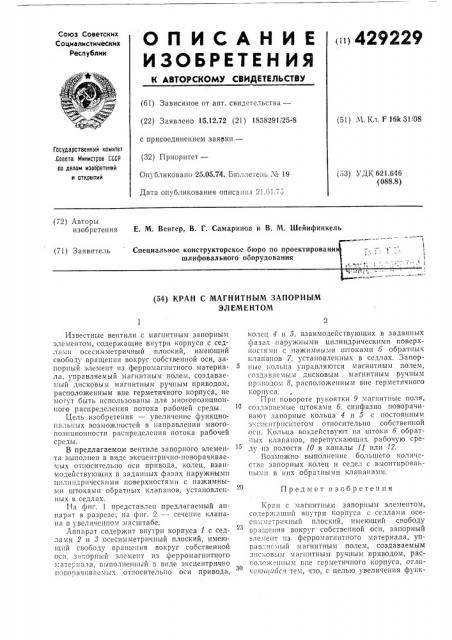

О П И С А Н И Е 1 1429229

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от а вт. св идет ел ьств ав (22) Заявлено 15.12.72 (21) 1858291/25-8 (51) М. Кл. F 16k 31/08 с присоединением заявки— (32) Приоритет—

Опубликовано 25.05.74. Бюллетень ¹ 19

Дата опубликования описагп1я 21. 1.15

Государственный комитет.Совета Министров СССР

IlQ делам изобретений и открытий (53) УДК 621.646 (088,8) (72) Авторы изобретения Е. М. Венгер, В. Г. Самаринов и В. М. Шейнфинкель

Специальное конструкторское бюро по проектировани ц1лифовального оборудования (71) Заявитель (54) КРАН С МАГНИТНЫМ ЗАПОРНЫМ

ЭЛ ЕМЕНТОМ

Предмет изобретения

Известные вентили с магнитным запорным элементом, содержащие внутри корпуса с седламп осесимметричный плоский, имеющий свободу вращения вокруг собственной оси, запорный элемент из ферромагнитного материала, управляемый магнитным полем, создаваемый дисковым магнитным ручным приводом, расположенным вне герметичного корпуса, не могут быть использованы для многопозиционпого распределения потока рабочей среды.

Цель изобретения — увеличение функциональпых возможностей в направлении многопозициопности распределения потока рабочей среды.

В предлагаемом вентиле запорного элемента выполнен в виде эксцентрично-поворачиваемых относительно оси привода, колец, взаимодействующих в заданных фазах наружными цилиндрическими поверхностями с пажимныI»I штоками обратных клапанов, установленных в седлах.

На фиг. 1 представлен предлагаемый аппарат в разрезе; на фпг. 2 — сечение клапана в увеличенном масштабе.

Аппарат содержит внутри корпуса 1 с седлами 2 и 8 осесимметричный плоский, имеющпй свободу вращения вокруг собственной осп, запоротый элемент пз ферромагнитного материала, выполненный в виде эксцентрично погорачпвасмых относительно оси привода, колец 4 и 5, взаимодействующих в заданных

1раза наружными цилиндрическими поверхностями с пажимными штоками 6 обратных клапанов 7, установленных в седлах. Запорпые кольца управляются магнитным полем, создаваемым дисковым магнитным ручным приводом 8, расположенным вне герметичного корпуса.

Прп повороте рукоятки 9 магнитные поля, создаваемые штоками 6, синфаз о поворачивают запорные кольца 4 и 5 с постоянным экс1 ентрпсптетом относительно собственной осп. Кольца воздействуют на штоки 6 обрат:1ых клапанов, перепускающпх рабочую среду пз полости 10 в каналы 11 или 12.

Возможно выполнение большего количества запорных колец и седел с вмонтированными в них обратными клапанами.

Крап с магнитным запорным элементом, со,Iержа11п!й ВпуTpи корпуса с седлами осесп:: мстрпчный плоский, имеющий свободу вращения вокруг собственной осп, запорный элемент 11з ферромагнитного материала, управ,гясмый магнитным полем, создаваемым дисковым магнитным ручным приводом, расположенным впе герметичного корпуса, отл11чаюиашсл тем, что, с целью увеличения функ429229!

/ р 1Р

Уиг 1

Риг Я

Составитель В. Цукерник

Текред Т. Курилко

Корректор В. Гутман

Редактор О. Кунина

Заказ 1729/564 Изд. ¹ 849 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент> циопальных возможностей в направлении многопозиционности распределения потока рабочей среды, запорный элемент выполнен в виде эксцентрично поворачнваемых относительцо оси привода колец, взаимодействующих в заданных фазах наружными цилиндрическими поверхностями с нажимными штоками обратных клапанов, установленных в седлах.
