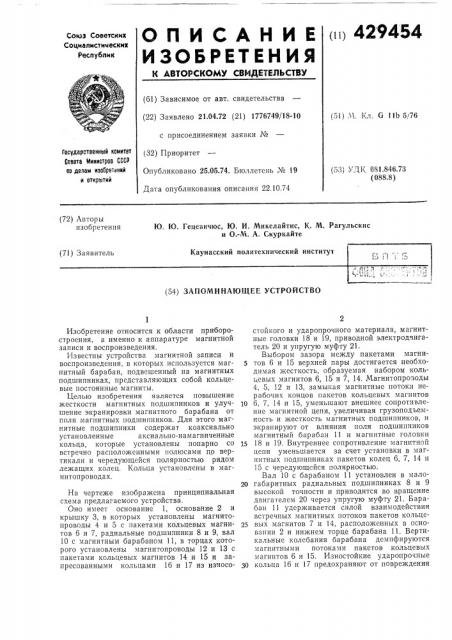

(п 429454

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВНДЕХЕДЬСТВУ

СОюз СОеетских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 21.04.72 (21) 1776749/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 22.10.74 (5l) М. Кл. 6 11Ь 5/76

Государственный комитет

Совета Министров СССР оо делам изооретений н открытий (53) УЧК 681 846 73 (088.8) (72) Авторы изобретения

Ю. Ю. Гецевичюс, Ю. И. Микелайтис, К. М. Рагульскис и О.-М. A. Скуркайте

Каунасский политехнический институт (71) Заявитель (54) ЗАПОМИНАЮЩЕЕ УСТРОЙСТВО

Изобретение относится к области приборостроения, а именно к аппаратуре магнитной записи и воспроизведения.

Известны устройства магнитной записи и воспроизведения, в которых используется магнитный барабан, подвешенный на магнитных подшипниках, представляющих собой кольцевые постоянные магниты.

Целью изобретения является повышение жесткости магнитных подшипников и улучшение экранировки магнитного барабана от поля магнитных подшипников. Для этого магнитные подшипники содержат коаксиально установленные аксиально-намагниченные кольца, которые установлены попарно со встречно расположенными полюсами по вертикали и чередующейся полярностью рядом лежащих колец. Кольца установлены в магнитопроводах, На чертеже изображена принципиальная схема предлагаемого устройства.

Оно имеет основание 1, основание 2 и крышку 3, в которых установлены магнитопроводы 4 и 5 с пакетами кольцевых магнитов 6 и 7, радиальные подшипники 8 и 9, вал

10 с магнитным барабаном 11, в торцах которого установлены магнитопроводы 12 и 13 с пакетами кольцевых магнитов 14 и 15 и запресованными кольцами 16 и 17 из изчосостойкого и ударопрочного материала, магнитные головки 18 и 19, приводной электродвигатель 20 и упругую муфту 21.

Выбором зазора между пакетами магни5 тов б и 15 верхней пары достигается необходимая жесткость, образуемая набором кольцевых магнитов 6, 15 и 7, 14. Магнитопроводы

4, 5, 12 и 13, замыкая магнитные потоки нерабочих концов пакетов кольцевых магнитов

10 6, 7, 14 и 15, уменьшают внешнее сопротивление магнитной цепи, увеличивая грузоподьемность и жесткость магнитных подшипников, и экранируют от влияния поля подшипников магнитный барабан 11 и магнитные головки

is 18 и 19. Внутреннее сопротивление магнитной цепи уменьшается за счет установки в магнитных подшипниках пакетов колец б, 7, 14 и

15 с чередующейся полярностью.

Вал 10 с барабаном 11 установлен в мало20 габаритных радиальных подшипниках 8 и 9 высокой точности и приводится во вращение двигателем 20 через упругую муфту 21. Барабан 11 удерживается силой взаимодействия встречных магнитных потоков пакетов кольце2S вых магнитов 7 и 14, расположенных в основании 2 и нижнем торце барабана 11. Вертикальные колебания барабана демпфируются магнитными потоками пакетов кольцевых магнитов 6 и 15. Изностойкие ударопрочные

30 кольца 16 и 17 предохраняют от повреждения

429454

Предмет изобретения

Сосгавитель О. Смирнов

Техред Т. Курилко

Редактор Т. Фадеева

Корректор H. Аук

Заказ 2765/IS Изд Хо 853 Тираж 624

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушсхаи наб,, и. 4)5

Подписное

Тпногра4рии, пр. Сапунова, 2 магнитные пакеты при сильных внешних ударах.

Запоминающее устройство, содержащее магнитный барабан с вертикально расположенной осью, корпус с установленными в нем радиальными подшипниками, магнитныеупорные подшипники, магнитные головки, элекгропривод, отличающееся тем, что, с целью повышения жесткости магнитных подшипников и улучшения экранировки магнитного барабана от магнитного поля магнитных подшипников, последние содержат магнитопроводы с пакетами коаксиально установленных аксиально-намагниченных колец, которые установлены попарно со встречно расположенными полюсами по вертикали и чередующейся полярностью рядом расположенных

10 колец в торцах барабана и на внутренних поверхностях основания и крышки корпуса.
