Способ изготовления сегнетокерамического материала

Способ изготовления сегнетокерамического материала

Иллюстрации

Показать все

Реферат

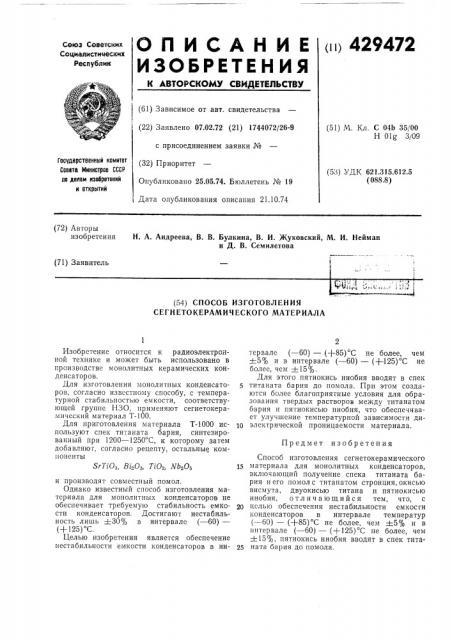

(«) 429472

ОПИСАН И Е

ИЗОЫ ЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства ! (22) Заявлено 07.02.72 (21) 1744072/26-9 (51) М. Кл. С 04b 35/00

Н Olg 3/09 с присоединением заявки № (32) Приоритет

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 21.10.74

Государственный комитет

Савета Министров СССР аа делам изобретений и открытий (53) УДК 621.315.612.5 (088.8) (72) Авторы изобретения

H А. Андреева, В. В. Булкина, В. И. Жуковский, М. И. Нейман и Д. В. Семилетова

l

) (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ

СЕГНETOКЕРАМИЧЕСКОГО МАТЕРИАЛА

Предмет изобретения

Изобретение относится к радиоэлектронной технике и может быть использовано в производстве монолитных керамических конденсаторов.

Для изготовления монолитных конденсаторов, согласно известному способу, с температурной стабильностью емкости, соответствующей группе Н30, применяют сегнетокерамический материал Т-100.

Для приготовления материала Т-1000 используют спек тита ната бария, синтезированный при 1200 — 1250 С, к которому затем добавляют, согласно рецепту, остальные компоненты

SrT(O„, Bi Os, TiO2, ЛЪ205 и производят совместный помол.

Однако известный способ изготовления материала для монолитных конденсаторов не обеспечивает требуемую стабильность емкости конденсаторов. Достигают нестаоильность лишь +30% в интервале (— 60)— (+ 125) С.

Целью изобретения является обеспечение нестабильности емкости конденсаторов в интер вале (— 60) — (+85) С не более, чем

+-5% и в интервале (— 60) — (+125) C не более, чем 015%.

Для этого пятиокись ниобия вводят в спек титаната бария до помола. При этом создаются более благоприятные условия для образования твердых растворов между титанатом бария и пятиокисью ниобия, что обеспечивает улучшение температурной зависимости дит0 электрической проницаемости материала.

Способ изготовления сегнетокера мического

15 материала для монолитных конденсаторов, включающий получение спека титаната бария и его помол с титанатом стронция, окисью висмута, двуокисью титана и пятиокисью ниобия, отличающийся тем, что, с целью обеспечения нестабильности емкости конденсаторов в интервале температур (— 60) — (+85) С не более, чем +5% и в интервале (— 60) — (+125) С не более, чем

+ 15%, пятиокись ниобия вводят в спек тита25 ната бария до помола.
