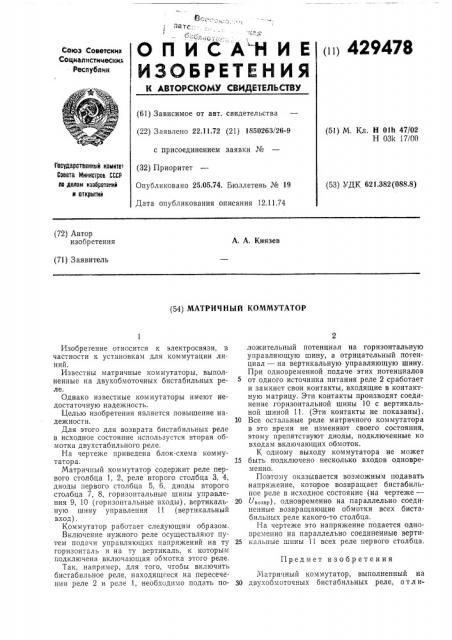

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (») 429478

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявчено 22.11.72 (21) 1850263/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 12.11.74 (51) M. Кл. Н Olh 47/02

Н 03k 17/00

Государственна|й комитет

Совета Миннетрае СССР па делам изобретений в аткрытий (53) УДК 621.382(088.8) (72) Автор изобретения

А. А. Князев (71) Заявитель (54) МАТРИЧНЫЙ КОММУТАТОР

Изобретение относится к электросвязи, в частности к установкам для коммутации линий.

Известны матричные коммутаторы, выполненные на двухобмоточных бистабильных реле.

Однако известные коммутаторы имеют недостаточную надежность.

Целью изобретения является повышение надежности.

Для этого для возврата бистабильных реле в исходное состояние используется вторая обмотка двухстабильного реле.

На чертеже приведена блок-схема коммутатора.

Матричный коммутатор содержит реле первого столбца 1, 2, реле второго столбца 3, 4, диоды первого столбца 5, 6, диоды второго столбца 7, 8, горизонтальные шины управления 9, 10 (горизонтальные входы), вертикальную шину управления 11 (вертикальный вход).

Коммутатор работает следующим образом.

Включение нужного реле осуществляют путем подачи управляющих напряжений на ту горизонталь и на ту вертикаль, к которым подключена включающая обмотка этого реле.

Так, например, для того, чтобы включить бистабильное реле, находящееся на пересечении реле 2 и реле 1, необходимо подать положительный потенциал на горизонтальную управляющую шину, а отрицательный потенциал — на вертикальную управляющую шину.

При одновременной подаче этих потенциалов

5 от одного источника питания реле 2 сработает и замкнет свои контакты, входящие в контактную матрицу. Эти контакты производят соединение горизонтальной шины 10 с вертикальной шиной 11. (Эти контакты не показаны).

10 Все остальные реле матричного коммутатора в это время не изменяют своего состояния, этому препятствуют диоды, подключенные ко входам включающих обмоток.

К одному выходу коммутатора не может

15 быть подключено несколько входов одновременно.

Поэтому оказывается возможным подавать напряжение, которое возвращает бистабильное реле в исходное состояние (на чертеже—

20 Ugpggp) одновременно на параллельно соеди пенные возвращающие обмотки всех бистабильных реле какого-то столбца.

На чертеже это напряжение подается одновременно на параллельно соединенные верти25 кальные шины 11 всех реле первого столбца.

Предмет изобретения

Матричный коммутатор, выполненный на

30 двухобмоточных бистабильных реле, о т л и429478 ч а ю шийся тем, что, с целью повышения его надежности, одни обмотки реле параллельно соединены друг с другом и подключены к источнику напряжения, первые выводы д . 1тсп5ец М/ ь лралту- /

L mendel Ю, O Ф ° в ° a

e o °

° 1 O

O Э °

° 9 °

ЮА. г

/1/о

Составитель В. Жуков

Текред А. Камышникова

Корректор Л. Орлова

Р"дактор А. Зиньковский

Заказ 3008/16 Изд. Л" 0?6 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

& с . лика Л - 1

10 вторых обмоток реле подсоединены к горизонтальным шинам управления, а вторые выводы вторых обмоток реле через диоды подсоединены к вертикальным шинам управления.
