Реферат

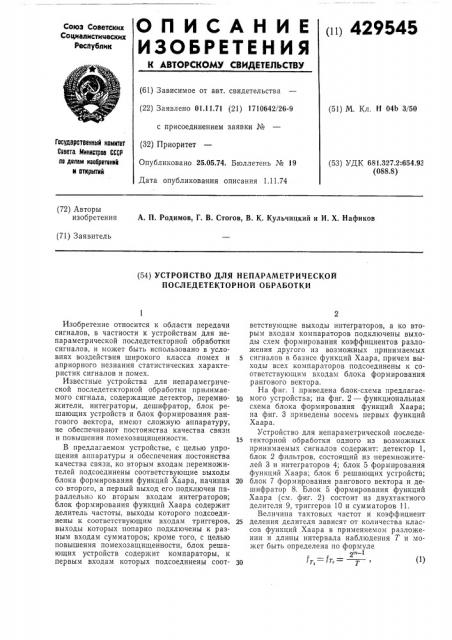

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 429545

Союз Советских

Социалистических

Республик (б1) Зависимое от BiBT. свидетельства (22) Заявлено 01.11.71 (21) 1710642/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 25.05.74. Бюллетень № 19

Дата опубликования описания 1.11.74 (51) М. Кл. Н 04b 3/50

Государствеммый комитет

Совета Мимистроа СССР оо долам иаовретвмий м открытий (53) УДК 681.327.2:654.93 (088.8) (72) Авторы изобретения А. П. Родимов, Г. В. Стогов, В. К. Кульчицкий и И. Х. Нафиков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НЕПАРАМЕТРИЧЕСКОЙ

ПОСЛЕДЕТЕКТОРНОЙ ОБРАБОТКИ

Изобретение относится к области передачи сигналов, в частности к устройствам для непараметрической последетекторной обработки сигналов, и может быть использовано в условиях воздействия широкого класса помех и априорного незнания статистических характеристик сигналов и помех.

Известные устройства .для непараметрической последетекторной обработки принимаемого сигнала, содержащие детектор, перемножители, интеграторы, дешифратор, блок решающих устройств и блок формирования рангового,вектора, имеют сложную аппаратуру, не обеспечивают постоянства качества связи и повышения помехозащищенности.

В предлагаемом устройстве, с целью упрощения аппаратуры и обеспечения постоянства качества связи, ко вторым входам перемножителей подсоединены соответствующие выходы блока формирования функций Хаара, начиная со второго, а первый выход его подключен параллельно ко вторым входам интеграторов; блок формирования функций Хаара содержит делитель частоты, выходы которого подсоединены к соответствующим входам триггеров, выходы которых попарно подключены к разным входам сумматоров; кроме того, с целью повышения помехозащищенности, блок решающих устройств содержит компараторы, к первым входам которых подсоединены соответствующие выходы интеграторов, а ко вторым входам компараторов подключены выходы схем формирования коэффициентов разложения другого из возможных принимаемых

5 сигналов в базисе функций Хаара, причем выходы всех компараторов подсоединены к соответствующим входам блока формирования рангового вектора.

На фиг. 1 приведена блок-схема предлагает0 мого устройства; на фиг. 2 — функциональная схема блока формирования функций Хаара; на фиг. 3 приведены восемь первых функций

Хаара.

Устройство для непараметрической последе15 текторной обработки одного из возможных принимаемых сигналов содержит: детектор 1, блок 2 фильтров, состоящий из перемножителей 3 и интеграторов 4; блок 5 формирования функций Хаара; блок б решающих устройств;

20 блок 7 формирования рангового вектора и дешифратор 8. Блок 5 формирования функций

Хаара (см. фиг. 2) состоит из двухтактного делителя 9, триггеров 10 и сумматоров 11.

Величина тактовых частот и коэффициент

25 деления делителя зависят от количества классов функций Хаара в применяемом разложении и длины интервала наблюдения Т и может быть определена по формуле

2m

30 т, г — у

429545

15 (3) i, k = 1, 2, ...,и; i + k. де т — количество классов функций Хаара в применяемом разложении и = 1+ log,и;

n — размерность примененного базиса разложений по функциям Хаара.

Функциональная схема блока 5 формирования функций Хаара (см, фиг. 2) состоит из четырех классов (т=4, n=8). Коэффициент деления делителя равен количеству отрезков постоянства Х, на интергале наблюдения 7 (s=1, ..., и) и может быть определена по формуле:

Р= 2 — =8.

Тактовые частоты равны (при T=20 мсек) f = f = — 400 аи.

Делитель 9 имеет восемь выходов, сдвинутых один относительно другого на 2,5 мсек.

Работа блока 6 формирования функций Хаара рассмотрена на примере формирования функции Х (/). На фиг. 3 видно, что эта функция относится ко второму классу и отлична от нуля на интервале 10, TI2), причем на интервале (О,Ti4j она положительна, а на интервале 17/4, 7/2) — отрицательна.

Формирование функций Хаара осуществлено поэлементно: сначала получаем отдельно положительную и отрицательную части функции Хаара, а затем складываем их. Для этого первый выход делителя 9 (см. фиг. 2) подключен ко второму входу третьего триггера, затем третий выход делителя одновременно подключен к первому входу третьего триггера и второму входу четвертого триггера, а .пятый выход делителя подключен к первому входу четвертого триггера. Выходы третьего и четвертого триггеров подключены к входам второго сумматора, на выходе которого получаем функцию Хаара X (t). Аналогично сформированы и остальные функции Хаара.

Устройство для непараметрической последетекторной обработки одного из возможных принимаемых сигналов работает следующим обра.зом.

Принимаемый сигнал после обработки в высокочастотной части приемного устройства поступает на вход детектора 1 огибающей сигнала (см. фиг. 1), выход которого подключен к входу блока 2 фильтров. Последний предназначен для вычисления коэффициентов разложения огибающей сигнала A(t) в базисе функций Хаара и состоит из и трактов вычисления коэффициентов разложения. Каждый тракт состоит из перемножителя 3 и интегратора 4. На один вход перемножителя 3 поступает огибающая сигнала А (t), а на другой — соответствующая функция Хаара Х» (/) от блока 5 формирования функций Хаара.

Выход перемножителя 3 подключен к входу интегратора 4. Время ичтегрирования равно длительности интервала наблюдения Т. На выходе k-го интегратора получаем значение

Зо

65 коэффициента разложения С» огибающей сигнала А® в базисе функций Хаара:

С» — s А (t) X» (t) dt, k = 1,2,3,..., n. (2)

<т>

Полученные коэффициенты разложения С» поступают в блок 6 решающих устройств.

Блок 6 предназначен для вычисления элементов рангового вектора и состоит из и компараторов 12 (см. фиг. 1). Эти компараторы предназначены для измерения отношения порядка между коэффициентом разложения С» (k- — 1, 2,, и) данного тракта и коэффициентом разложения С, (i=1, 2, ..., и) другого тракта (k+i). Логическая структура коммутации выходов интеграторов на компараторы определена заранее по виду возможных сигналов. Алгоритм работы блока 6 решающих устройств имеет вид;

С выхода блока б набор решений об отношении порядка между коэффициентами разложения (C»j .поступает в блок 7 формирования рангового вектора. Для упрощения схемы блока 7 ранговый вектор представлен в виде бинарного вектора, построенного по результатам принятия решения в каждом тракте измерения коэффициентов разложения С» в соответствии с алгоритмом, описываемым выражением (3). Бинарный вектор представляет собой совокупность нулей и единиц, общее число которых равно и. Тогда блок 7,представляет собой обычный накопитель бинарной информации на и элементов.

С выхода блока 7 сформированный бинарный вектор поступает в дешифратор 8, в котором по виду бинарного вектора происходит принятие решения о виде переданного сообщения. Так как бинарный вектор состоит из величин, характеризующих отношение порядка между коэффициентами разложения С» огибающей сигнала A(t) в базисе функций Хаара, то предлагаемое устройство является непараметрическим.

Предмет изобретения

Устройство для непараметрической последетекторной обработки одного из возможных принимаемых сигналов, содержащее детектор, выход которого подключен параллельно к первым входам перемножителей, выходы которых подсоединены ко входам соответствующих интеграторов, между выходами которых и входом дешифратора включены последовательно блок решающих устройств и блок формирования рангового вектора, отличающееся тем, что, с целью упрощения аппаратуры и обеспечения постоянства качества связи, ко вторым входам перемножителей подсоединены соответствующие выходы блока формирования функций Хаара, начиная со второго, 429545 Риг 3 а первый выход его подключен параллельно ко вторым входам интеграторов.

2. Устройство по п. 1, отлич ающееся тем, что блок формирования функций Хаара содержит делитель частоты, выходы которого подсоединены к соответствующим входам триггеров, выходы которых попарно,подключены к разным входам сумматоров.

3. Устройство по п. 1, отличающееся тем, что, с целью повышения помехозащищечности, блок решающих устройств содержит компараторы, к первым входам которых подсоединены соответствующие выходы интегра- торов, а ко вторым входам компараторов под5 ключены выходы схем формирования коэффициентов разложения другого из возможных принимаемых сигналов в базисе функций Хаара, причем выходы всех компараторов подсоединены к соответствующим входам блока

10 формирования рангового вектора.

429545 с 0

Фиг 3
