Реферат



Союз Советских

Соцкаписткчвсккх

Респубики

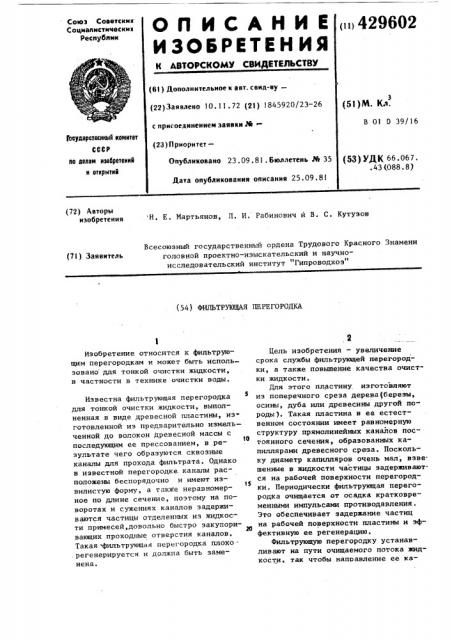

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 429602 (61) дополнительное к авт. свид-ву— (22) Заявлено 10.11. 72 (21) 1845920/23-26 с присоединением заявки М (23) Приоритет—

Опубликовано 23 . 09 . 8 1 . Бюллетень ÐÜ 35

Яата опубликования описания 25 .09 . 81 (51) м. кл.

В 01 D 39/16

Гоеудерстееииый комитет

СССР по делам иаебретеиий и открытий (53) УДК 66.067, .43 (088. 8) (72) Авторы изобретения Н, Е. Иартьянов, Л. И. Рабинович и В. С. Кутузов

Всесоюзный государственный ордена Трудового Красного Знамени головной проектно-изыскательский и научноисследовательский институт Гипроводхоэ" (71) Заявитель (54) ФИЛЬТРУЮЩАЯ ПЕРЕГОРОДКА

Изобретение относится к фильтрующим перегородкам и может быть исполь зовано для тонкой очистки жидкости, в частности в технике очистки воды.

Известна фильтрующая перегородка для тонкой очистки жидкости, выполненная в виде древесной пластины, изготовленной из предварительно измельченной до волокон древесной массы с последующим ее прессованием, в ре10 зультате чего образуются сквозные каналы для прохода фильтрата. Однако в известной перегородке каналы расположены беспорядочно и имеют иэ1S вилистую форму, а также неравномерное по длине сечение, поэтому на поворотах и сужениях каналов задерживаются частицы отделенных из жидкости примесей довольно быстро закупориУ

20 вающих проходные отверстия каналов.

Такая фильтрующая перегородка плохо. регенерируется и должна быть заменена.

Цель изобретения — увеличение срока службы фильтрующей перегородки, а также повьппение качества очист" ки жидкости.

Для этого пластину изготовляют из поперечного среза дерева(березы, осины, дуба или древесины другой породы ). Такая пластина в ее естественном состоянии имеет равномерную структуру прямолинейных каналов постоянного сечения, образованных ка" пиллярами древесного среза. Поскольку диаметр капилляров очень мал, взвешенные в жидкости частицы задерживают. ся на рабочей поверхности перегородки. Периодически фильтрующая перегородка очищается от осадка кратковременными импульсами противодавления.

Это обеспечивает задержание частиц на рабочей поверхности пластины и эффективную ее регенерацию.

Фильтрующую перегородку устанавливают на пути очищаемого потока жидкости, так чтобы направление ее ка429602 корректор Г. ОгаР

Редактор Е .Месропова Техред Т.Маточка

Заказ 8608/46 Тираж 709 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 налов совпадало с направлением потока очищаемой жидкости. Толщину перегородки выбирают в пределах от

0,3 до 3 5 см.

Наряду с этим фильтрующая перегородка из природной древесины является недорогим материалом, что позволяет получить большой экономический эффект.

Формула изобретения

Фильтрующая перегородка для тонкой очистки жидкости, выполненная в виде древесной пластины со сквозными каналами, отличающаяся тем, что, с целью увеличения срока службы перегородки и повышения качества. очистки жидкости, пластина изготовлена из поперечного среза дерева.
