Реферат

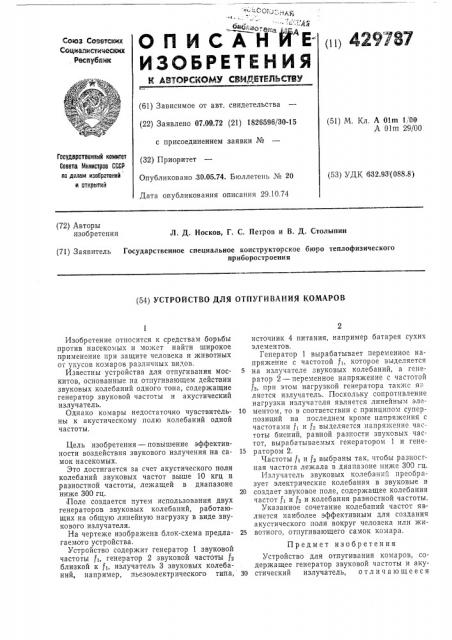

(i i) 429787

Союз Сомтских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 07.09.72 (21) 1826596/30-15 с присоединением заявки № (32) Приоритет

Опубликовано,30.05.74. Бюллетень № 20

Дата опубликования описания 29.10.74 (51) М. Кл, А Olm 1/00

P 01m 29/00

Государственный комитет

Совета Министрае СССР на делам изоеретений и аткрытий (53) УДК <632.93 (088.8) (72) Авторы изобретения

Л. Д. Носков, Г. С. Петров и В, Д. Столыпин (71) Заявитель Государственное специальное конструкторское бюро теплофизического приборостроения (54) УСТРОЙСТВО ДЛЯ ОТПУГИВАНИЯ КОМАРОВ

Изобретение относится к средствам борьбы против насекомых и может найти широкое применение при защите человека и животных

or укусов комаров различных BH ов.

Известны устройства для отпугивания мос- 5 китов, основанные на отпугивающем действии звуковых колебаний одного тона, содержащие генератор звуковой частоты и акустический излучатель.

Однако комары недостаточно чувствитель- 10 ны к акустическому полю колебаний одной частоты.

Цель изобретения — повышение эффективности воздействия звукового излучения на са- 15 мок насекомых.

Это достигается за счет акустического поля колебаний звуковых частот выше 10 кгц и разностной частоты, лежащей в диапазоне ниже 300 гц. 20

Поле создается путем использования двух генераторов звуковых колебаний, работающих на общую линейную нагрузку в виде звукового излучателя.

На чертеже изобра>кена блок-схема предла- 25 гаемото устройства.

Устройство содержит генератор 1 звуковой частоты f>, генератор 2 звуковой частоты /е близкой к f>, излучатель 3 звуковых колебаний, например, пьезоэлектрического типа, 30 источник 4 питания, например батарея сухих элементов.

Генератор 1 вырабатывает переменное напряжение с частотой f>, которое выделяется на излучателе звуковых колебаний, а генератор 2 — переменное напряжение с частотой

f, при этом нагрузкой генератора также я ляется излучатель. Поскольку сопротивление нагрузки излучателя является линейным элементом, то в соответствии с принципом суперпозиций на последнем кроме напря>кения с частотами f и f выделяется напряжение частоты биений, равной разности звуковых частот, вырабатываемых генератором 1 и генератором 2, Частоты f> и f> выбраны так, чтобы разносгная частота лежала в диапазоне ниже 300 гц.

Излучатель звуковых колебаний преобразует электрические колебания в звуковые и создает звуковое поле, содержащее колебания частот f> и f> и колебания разностной частоты.

Указанное сочетание колебаний частот является наиболее эффективным для создания акустического поля вокруг человека или животного, отпугивающего самок комара.

Предмет изобретения

Устройство для отпугивания комаров, содержащее генератор звуковой частоты и акустический излучатель, о т л и ч а ю щ е е с я

42978 7

Составитель Е. Карев

Редактор Л. Ксенофонтова Техред А. Камышникова Корректоры: Л. Корогод н А. Николаева

Заказ 2863)18 Изд. Из 1690 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35,. Раушская наб., n. 4/5

Типография, пр. Сапунова, 2 тем, что, с целью повышения эффективности воздействия звукового излучения на самок насекомых, устройство снабжено вторым генератором с частотой излучения, создающей совместно с частотой первого генератора разностную частоту ниже 300 гц.
