Реферат



ЯАТВ11

T библиотек

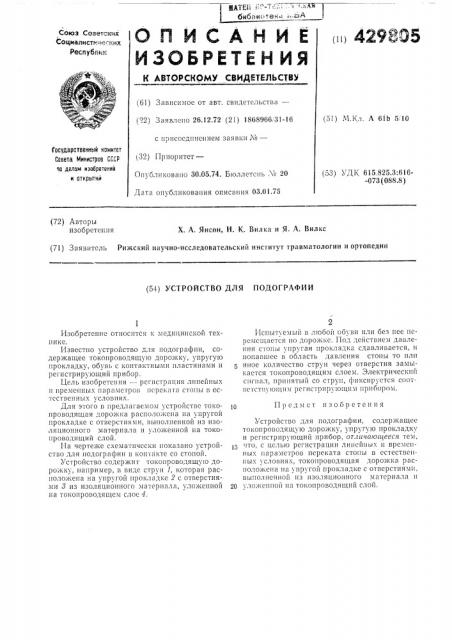

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

IiiI 429895

Союз Советских социалисты . т -ких

Респубп 1к (61) Зависимое от авт. свидетсльства— (?2) Заявлено 26.12.72 (21) 1868966,31-16 с прнсосдпнснием заявки г>— (32) Приоритет—

Опубликовано 30.05,74. Бюллетень ¹ 20

Дата опубликования описания 03.01.75 (51) М.1 л. А 61Ь 5 10

1асудврственный камнтет

Саввта Министрав СССР ва делам иаабретений и аткрытии (53) УДК 615.825.3;616-073 (088.8) (72) Авторы изобрстсгп1я

Х. А. Янсон, И. K. Вилка и Я. А. Вилке (71) Заявитель Рижский научно-исследовательский институт травматологии и ортопедии (54) УСТРОЙСТВО ДЛЯ ПОДОГРАФИИ

Предмет изобретения

1

Изобретение относится к медицинской техпике.

Известно устройство для подографии, содержащее токопроводящую дорожку, упругую прокладку, обувь с контактными пластинами и регистрирующий прибор.

Цель изобретения --- рсгистрация линейных и временных параметров псрск;па стопы в естсствснных условиях.

Для этого в предлагаемом устройстве токопроводящая доро>кка расположена па упругой прокладке с отверстиями, вьшолненной из изоляционного материала и уложенной на токопроводящий слой.

На чертеже схематически показано устройство для подографии в кон икте со стопой.

Устройство содер>кит токопроводящую дорожку, например, в виде струн 1, которая располо>кена на упругой прокладке 2 с отверстиями > из изоляционного материала, уложенной на токопроводящем слое 4.

Испытуемый в любой обуви пли без пее псрсмсщается по дорожке. Под действием давления стопы упругая прокладка сдавливается, Il попавшее в область давления стопы то илп иное количество струн через отверстия замыкается токопроводящим слоем. Электрический сигнал, принятый со струн, фиксируется сооТвc IcTI;óþùèì рсгистрир ющпм прибором.

Устройство для подографии, содержащее токопроводящую дорожку, упругую прокладку и регистрирующий прибор, от.1ича1оцееся тем, что, с целью рсгистрацип линейных и временных параметров переката стопы в естественных условиях, токопроводящая дорожка расположена на упругой прокладке с отверстиями, выполненной из изоляционного материала и

20 у,l0жеппоп на токот1роводящий слой.

429805

Составитель Л. Соловьев

Редактор Л. Ксенофонтова Техред А. Камышникова Корректор А. Степанова

Заказ 5359 Изд. М 1628 Тираж 482 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, Ж-35, Раушская наб., д. 4/5

МОТ, Загорский цех
