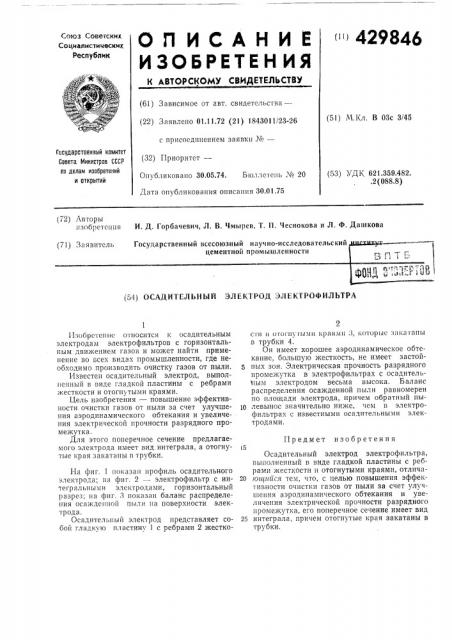

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

" 429846

Со.оз Советских

Социалистическими

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 01.11.72 (21) 1843011/23-26 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 30.05.74, Бюллетень № 20

Дата опубликования описания 30.01.75 (51) М.Кл. В 03с 3/45

Гасударственный комитет

Совета Министров СССР по делам изааретений и открытий (53) УД1(621.359.482. .2 (088.8) (72) Авторы

i t 3 0 G p c T C I I I1 51

И. Д. Горбачевич, Л. В. Чмырев, Т. 11. Чеснокова и Л. Ф. Дашкова

Государственный всесоюзный научно-исследовательский цементной промышленности (71) Заявитель (54) ОСАДИТБЛЬНЫЙ ЭЛЕКТРОД ЭЛЕКТРОФИЛЬТРА

Изобретение относится к осадительным электродам электрофильтров с горизонтальным движением газов и может найти применение во всех видах промышленности, где необходимо производить очистку газов от пыли.

Известен осадительный электрод, выполненный в виде гладкой пластины с ребрами жесткости и отогн тыми краями.

Цель изобретения — повышение эффективности очистки газов от пыли за счет улучшения аэродинамического обтекания и увеличения электрической прочности разрядного промежутка.

Для этого поперечное сечение предлагаемого электрода имеет вид интеграла, а отогнутые края закатаны в трубки.

На фиг. 1 показан профиль осадительного электрода; на фиг. 2 — электрофильтр с интегр альп ыми электродами, горизонтальный разрез; на фиг. 3 показан баланс распределения осажденной пыли на поверхности электрода.

Осадительпый электрод представляет собой гладкую пластину 1 с ребрами 2 жестко2

c ï1 и Отогнут!>1ош яраямп >> >>отор»1е закатаны в трубки 4.

Он имеет хорошее аэродинамическое обтекание, большую жесткость, не имеет застойных зон. Электрическая прочность разрядного промежутка в электрофильтрах с осадительт ым электродом весьма высока. Баланс распределения осажденной пыли равномерен по площади электрода, причем обратный пы10 левынос значительно ниже, чем в электрофильтрах с известными осадительными электродами.

Предмет изобретения (5

Осадительный электрод электрофильтра, выполненный в виде гладкой пластины с ребрами жесткости и отогнутыми краями, отлича20 ющпйся тем, что, с целью повышения эффективности очистки газов от пыли за счет улучшения аэродинамического обтекания и увеличения электрической прочности разрядного промежутка, его поперечное сечение имеет вид

25 интеграла, причем отогнутые края закатаны в трубки.

429846

Составитель О. Догаев

Редактор Ю. Агапова Текред А. Камышникова Корректор Т. Добровольская

Заказ 5500 Изд. ¹ 1639 Тираж 591 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., 4/5

МОТ, Загорский цех
