Способ разделения сыпучих смесей

Способ разделения сыпучих смесей

Иллюстрации

Показать все

Реферат



YACC сQ i3 3Ы?ю ит8 и т н г - "!:;: ;." ñ "l д.я

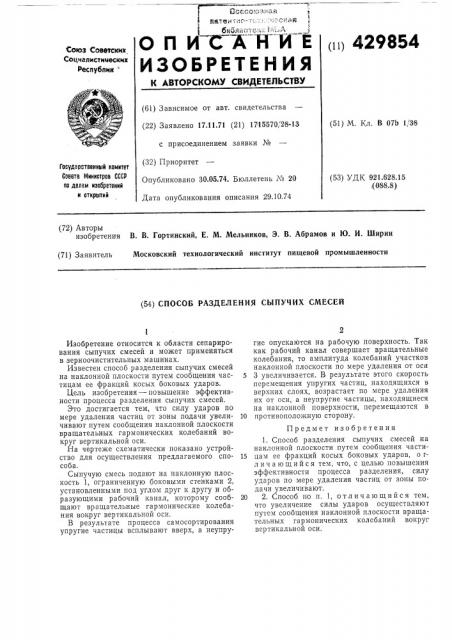

ИСАЙ ИЕ

О Л (») 429854

СОюз СОВетских

Социал истицеских

Реслублии "

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 17.11.71 (21) 1715570, 28-13 с присоединением заявки № (32) Приоритет

Опубликовано 30.05.74. Бюллетень ¹ 20

Дата опубликования описания 29.10.74 (51) М. Кл. В Oib 1 3

Государственный комитет

Совете Министров СССР оо делам изобретений и открытий (53) УДК 92 1 628 15 ,(088.8) (72) Авторы изобретения В. В. Гортинский, Е. М. Мельников, Э. В. Абрамов и Ю. И. Ширин (71) Заявитель Московский технологический институт пищевой промышленности (54) СПОСОБ РАЗДЕЛЕНИЯ СЫПУЧИХ СМЕСЕЙ

Изобретение относится к области сепарирования сыпучих смесей и может применяться в зерноочистительных машинах.

Известен способ разделения сыпучих смесей на наклонной плоскости путем сообщения частицам ее фракций косых боковых ударов.

Цель изобретения — повышение эффективности процесса разделения сыпучих смесей.

Это достигается тем, что силу ударов по мере удаления частиц от зоны подачи увеличивают путем сообщения наклонной плоскости вращательных гармонических колебаний вокруг вертикальной оси.

На чертеже схематически показано устройство для осуществления предлагаемого способа.

Сыпучую смесь подают на наклонную плоскость 1, ограниченную боковыми стенками 2, установленными под углом друг к другу и образующими рабочий канал, которому сообщают вращательные гармонические колебания вокруг вертикальной оси.

В результате процесса самосортирования упругие частицы всплывают вверх, а неупругие опускаются на рабочую поверхность. Так как рабочий канал совершает вращательные колебания, то амплитуда колебаний участков наклонной плоскости по мере удаления от оси

5 3 увеличивается. В результате этого скорость перемещения упругих частиц, находящихся в верхних слоях, возрастает по мере удаления их от оси, а неупругие частицы, находящиеся на наклонной поверхности, перемещаются в

10 противоположную сторону.

Предмет изобретения

1. Способ разделения сыпучих смесей на наклонной плоскости путем сообщения части15 цам ее фракций косых боковых ударов, о гл и ч а ю шийся тем, что, с целью повышения эффективности процесса разделения, силу ударов по мере удаления часгиц от зоны подачи увеличивают.

20 2. Способ по п. 1, отличающийся тем, что увеличение силы ударов осуществляют путем сообщения наклонной плоскости вращательных гармонических колебаний вокруг вертикальной оси.

429854 асхе5ная csmyua снись

Упругие асти@а неуиругие тсщиць
