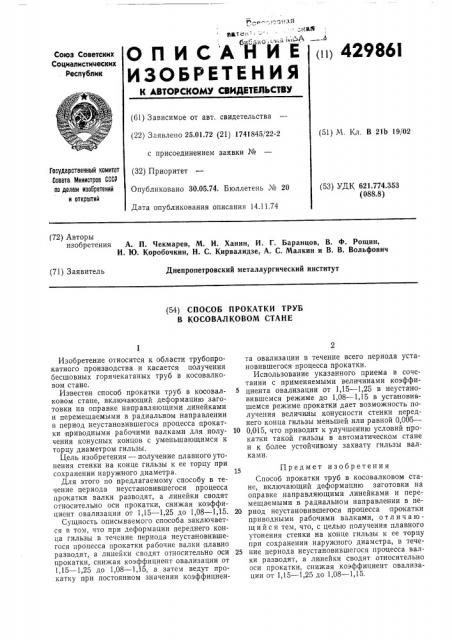

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (11) 429861

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 25.01.72 (21) 1741845/22-2 с присоединением заявки № (32) Приоритет

Опубликовано 30.05.74. Бюллетень № 20

Дата опубликования описания 14.11.74 (51) М. Кл. В 21Ь 19/02

Государственный комитет

Совета Министров СССР аа делам изобретений и открытий (53) УДК 621.774.353 (088.8) (72) Авторы изобретения А. П. Чекмарев, М. И. Ханин, И. Г. Баранцов, В. Ф. Рощин, И. Ю. Коробочкин, Н. С. Кирвалидзе, А. С. Малкин и В. В. Вольфович (71) Заявитель

Днепропетровский металлургический институт (54) СПОСОБ ПРОКАТКИ ТРУБ

В КОСОВАЛКОВОМ СТАНЕ

Изобретение относится к области трубопрокатного производства и касается получения бесшовных горячекатаных труб в косовалковом стане.

Известен способ прокатки труб в косовалковом стане, включающий деформацию заготовки на оправке направляющими линейками и перемещаемыми в радиальном направлении в период неустановившегося процесса прокатки приводными рабочими валками для получения конусных концов с уменьшающимся к торцу диаметром гильзы.

Цель изобретения — получение плавного утонения стенки на конце гильзы к ее торцу при сохранении наружного диаметра.

Для этого по предлагаемому способу в течение периода неуста нови вшегося процесса прокатки валки разводят, а линейки сводят относительно оси прокатки, снижая коэффициент овализации от 1,15 — 1,25 до 1,08 — 1,15.

Сущность описываемого способа заключается в том, что при деформации переднего конца гильзы в течение периода неустановившегося процесса прокатки рабочие валки плавно разводят, а линейки сводят относительно оси прокатки, снижая коэффициент овализации от

1,15 — 1,25 до 1,08 — 1,15, а затем ведут прокатку при постоянном значении коэффициента овализации в течение всего периода установившегося процесса прокатки.

Использование указанного приема в сочетании с применяемыми величинами коэффи5 циента овализации от 1,15 — 1,25 в неустановившемся режиме до 1,08 — 1,15 в уста новившемся режиме прокатки дает возможность получения величины конусности стенки переднего конца гильзы меньшей или равной 0,005—

10 0,015, что приводит к улучшению условий прокатки такой гильзы в автоматическом стане и к более устойчивому захвату гильзы валками.

15 Предмет изобретения

Способ прокатки труб в косовалковом стане, включающий деформацию затотовки на оправке направляющими линейками и перемещаемыми в радиальном направлении в пе20 риод неустановившегося процесса прокатки приводными рабочими валками, отл и ч ающ и с я тем, что, с целью получения плавного утонения стенки на конце гильзы к ее торцу при сохранении наружного диаметра, в тече25 ние периода неустановившегося процесса валки разводят, а линейки сводят относительно оси прокатки, снижая коэффициент овализации от 1,15 — 1,25 до 1,08 — 1,15.
