Реферат



f п11 429873

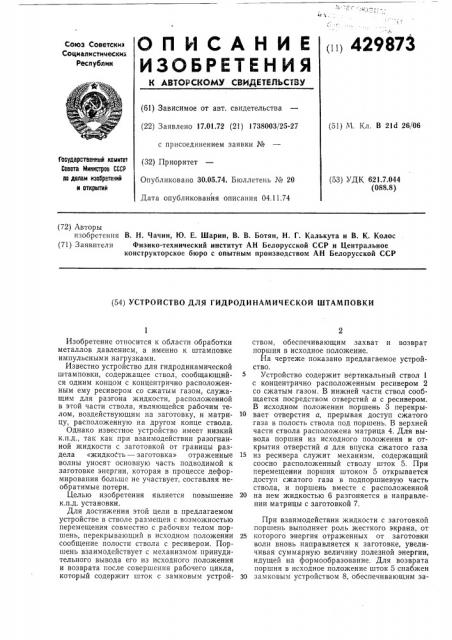

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

H АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Советскин

Социалистических

Реслублик (61) Зависимое от авт. свидетельства (22) Заявлено 17.01.72 (21) 1738003/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 30.05.74. Бюллетень № 20

Дата опубликования описания 04,11.74 (51) М. Кл. В 2ld 26/06

Гасударственный комитет

Совета Министров СССР ио делам изобретений и открытий (53) УДК 621.7,044 (088.8) (72) Авторы изобретения В. H. Чачин, Ю. Е. Шарии, В. В. Ботян, Н. Г. Калькута и В. К. Колос (71) Заявители Физико-технический институт АН Белорусской ССР и Центральное конструкторское бюро с опытным производством АН Белорусской ССР (54) УСТРОЙСТВО ДЛЯ ГИДРОДИНАМИЧЕСКОЙ ШТАМПОВКИ

Изобретение относится к области обработки металлов давлением, а именно к штамповке импульсными нагрузками.

Известно устройство для гидродинамической штамповки, содержащее ствол, сообщающийся одним концом с концентрично расположенным ему ресивером со сжатым газом, служащим для разгона жидкости, расположенной в этой части ствола, являющейся рабочим телом, воздействующим на заготовку, и матрицу, расположенную на другом конце ствола.

Однако известное устройство имеет низкий к.п.д., так как при взаимодействии разогнанной жидкости с заготовкой от границы раздела «жидкость — заготовка» отраженные волны уносят основную часть подводимой к заготовке энергии, которая в процессе деформирования больше не участвует, составляя необратимые потери.

Целью изобретения является повышение к.п.д. установки.

Для достижения этой цели в предлагаемом устройстве в стволе размещен с возможностью перемещения совместно с рабочим телом поршень, перекрывающий в исходном положении сообщение полости ствола с ресивером. Поршень взаимодействует с механизмом принудительного вывода его из исходного положения и возврата после совершения рабочего цикла, который содержит шток с замковым устройство м, обеспечивающим захват и возврат поршня в исходное положение.

На чертеже показано предлагаемое устройство.

Устройство содержит вертикальный ствол 1 с концентрично расположенным ресивером 2 со сжатым газом. В нижней части ствол сообщается посредством отверстий а с ресивером.

В исходном положении поршень 3 перекры10 вает отверстия а, прерывая доступ сжатого газа в полость ствола под поршень. В верхней части ствола расположена матрица 4. Для вывода поршня из исходного положения и открытия отверстий а для впуска сжатого газа

15 из ресивера служит механизм, содержащий соосно расположенный стволу шток 5. При перемещении поршня штоком 5 открывается доступ сжатого газа в подпоршневую часть ствола, и поршень вместе с расположенной

20 на нем жидкостью 6 разгоняется в направлении матрицы с заготовкой 7.

При взаимодействии жидкости с заготовкой поршень выполняет роль жесткого экрана, от

25 которого энергия отраженных от заготовки волн вновь направляется к заготовке, увеличивая суммарную величину полезной энергии, идущей на формообразование. Для возврата поршня в исходное положение шток 5 снабжен

ЗО замковым устройством 8, обеспечивающим за429873

Составитель Ю. Перфилов

Техред Г. Дворина

Корректоры: А. Николаева и О. Данишева

Редактор Н. Суханова

Заказ 2924!10 Изд. М 1б80 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/Ь

Типография, пр Сапунова, 2 хват поршня в верхнем положении и освобождение его в исходном положении.

При перемещении поршня вниз отработавщий газ возвращается через отверстия а в ресивер. Оставшийся газ в подпоршневой части сбрасывается в атмосферу.

Предмет изобретения

1. Устройство для гидродинамической штамповки, содержащее ствол, сообщающийся одним концом с концентрично расположенным ресивером со сжатым газом, служащим для разгона расположенной в этой части ствола жидкости, являющейся рабочим телом, воздействующим на заготовку, и матрицу, расположенную на другом конце ствола, о т л ич а ю щ е е с я тем, что, с целью повышения к.п.д. установки, в стволе размещен с возможностью перемещения совместно с рабочим телом поршень, перекрывающий в исходном положении сообщение полости ствола с упомянутым ресивером, и снабженный механизмом принудительного вывода его из исходного положения и возврата его после совершения рабочего цикла.

2. Устройство по п. 1, отличающееся тем, что механизм принудительного вывода поршня из исходного положения и возврата

его после совершения рабочего цикла содержит шток с замковым устройством, обеспечивающим захват и возврат поршня в исходное положение.
