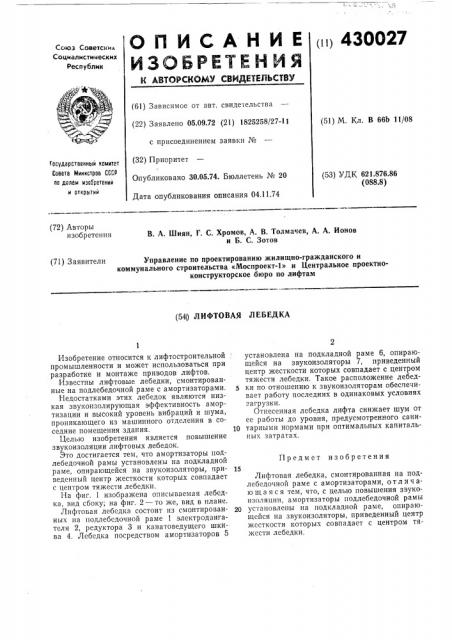

<111 430027

Союз Советсиил

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 05.09.72 (21) 1825258/27-11 с присоединением заявки № (32) Приоритет (51) М Кл В 66Ь 11/08

Государственный комитет

Совета Министров СССР ло делам изаоретеннй и открытий

Опубликовано 30.05.74. Бюллетень № 20 (53) УДК 621.876.86 (088.8) Дата опубликования описания 04.11.74 (72) Авторы изобретения

В. А. Шиян, Г, С. Хромов, А. В. Толмачев, А. А. Ионов и Б. С. Зотов (71) Заявители

Управление по проектированию жилищно-гражданского и коммунального строительства «Моспроект-1» и Центральное проектноконструкторское бюро по лифтам (5ф) ЛИФТОВАЯ ЛЕБЕДКА

Предмет изобретения

Изобретение относится к лифтостроительной: промышленности и может использоваться при разработке и монтаже приводов лифтов.

Известны лифтовые лебедки, смонтированные на подлебедочной раме с амортизаторами.

Недостатками этих лебедок являются низкая звукоизолирующая эффективность амортизации и высокий уровень вибраций и шума, проникающего из машинного отделения в соседние помещения здания. 10

Целью изобретения является повышение звукоизоляции лифтовых лебедок.

Это достигается тем, что амортизаторы подлебедочной рамы установлены на подкладной раме, опирающейся на звукоизоляторы, чри- 15 веденный центр жесткости которых совпадает с центром тяжести лебедки.

На фиг. 1 изображена описываемая лебедка, вид сбоку; на фиг. 2 — то же, вид в плане.

Лифтовая лебедка состоит из смонтирован- 20 ных на подлебсдочной раме 1 электродвигателя 2, редуктора 3 и канатоведущего шкива 4. Лебедка посредством амортизаторов 5 установлена на подкладной раме 6, опирающейся на звукоизоляторы 7, приведенный центр жесткости которых совпадает с центром тяжести лебедки. Такое расположение лебедки по отношению к звукоизоляторам обеспечивает работу последних в одинаковых условиях загрузки.

Отнесенная лебедка лифта снижает шум от ее работы до уровня, предусмотренного санитарными нормами при оптимальных капитальных затратах.

Лифтовая лебедка, смонтированная на подлебедочной раме с амортизаторами, о т л и ч аю щ а я с я тем, что, с целью повышения звукоизоляции, амортизаторы подлебедочной рамы установлены на подкладной раме, опирающейся на звукоизоляторы, приведенный центр жесткости которых совпадает с центром тяжести лебедки.

430027

Составитель В. Дегтярев

Техред Т. Курилко

Корректор Л. Орлова

Редактор Т. Горячева

Типография, пр. Сапунова, 2

Заказ 2861/1 Изд. № 1695 Тираж 811 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4(5
