Способ получения гидроокиси хрома

Способ получения гидроокиси хрома

Иллюстрации

Показать все

Реферат

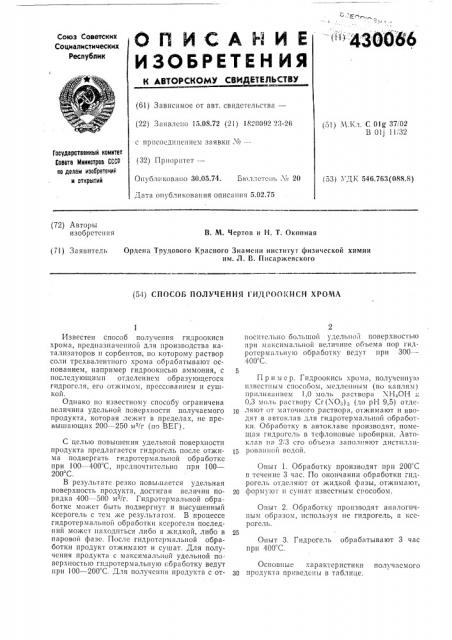

Союз Советских

ÎÎ66

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт, свидетельствя— (22) Заявлено 15.08.72 (21) 1820092 23-26 (51) М, К л. С O l g 37/02

В 011 11,32 с присоединением заявки №-Гасударственный комитет

Совета Министров СССР оо делам изооретений и открытий (32) Приор!пет—

Опубликовя!!о 30.05.74. Б!Оллстс!!! ¹ 20

Дата опубликования описания 5.02.75 (53) УД К 546.763 (088,8) (72) Авторы изобретения

В. М. Чертов и Н. T Окопная (71) Заявитель Ордена Трудового Красного Знамени институт физической химии им. Л. 8. Писаржевского (54) СПОСОБ ПОЛУЧЕНИ51 1 И,!1,РООКИСИ ХРОМА обрабатывают 3 час

Опыт 3. Гидрогель при 400 С.

Известен способ получения гидроокиси хрома, предназначенной для производства катализаторов и сорбептов, по которому раствор соли трсхвалентного хрома обрабатывают основанием, например гидроокнсью аммония, с последу!ощими отделением образующегося гидрогеля, его отжимом, прессованпем и сушкой.

Однако по известному способу ограничена величина удельной поверхности получаемого продукта, которая лежит в пределах, не превышающих 200 — 250 м -/г (по ВЕГ).

С целью повышения удельной поверхности продукта предлагается гидрогель после отжима подвергать гидротермальной обработке при 100 †4 С, предпочтительно при 100—

200 С.

В результате резко новы пается удельная поверхность продукта, достигая величин порядка 400 — 500 м /r. Гидротермальной обработке может быть подвергнут и высушенный ксерогель с тем же результагом. B процессе гидротермальной обработки кссрогеля последний может находиться либо в жидкой, либо в паровой фазе. После гидротермальной обработки продукт от>кима!От и сушат. Для полу чения продукта с максимальной удельной поверхпос!ь!о гидротермальную Обработку ведут при 100 — 200 С. Для получения продукта с от2 носптсльно большой удельной поверхность!о при максимальной величине объема пор гндротсрмяльную обработку ведут при 300-400 С.

П р и м с р. Гидроокись «рома, получсш1у!о известным спосооом, медленным (по каплям} приливапнем 1,0 моль раствора МН,OH

0,3 моль раствору Cr(XO.„)ä (до рН 9,5) отде10 ляют от маточного раствора, отжимают и вводят в автоклав для гидротермальной обработки. Обработку в автоклаве производят, помещая гидрогсль в тефлоновые пробирки. Автоклав ня 2/3 cro объема заполняют дистиллп15 Рова иной ВОДО!1.

Опьп 1. Обработку производят при 200 С в течение 3 час. По окончании обработки гпдрогель отделяют от жидкой фазы, отжимают, формуют и сушат известным способом.

Опыт 2. Обработку производят аналогичным образом, используя не гидрогель, а кссporeëь.

Основные «арактеристиK!! получаемого зр продукта приведены в таблице.

430066

4 изобретения

Характеристика продукта

Предмет Б 2 o

Г

Cl

Г (о

О о

Способ получения гидроокиси хрома, предназначенной для производства катализаторов и сорбентов, путем обработки раствора соли трехвалентного хрома основанием с последующими отделением образующегося гидрогеля, его отжимом, прессованием и сушкой, огличаюи ийся тем, что, с целью повышения удельной поверхности продукта, гидрогель после отжима подвергают гидротермальной обработке в интервале температур от 100 до 400 С.

Способ получения гидроокисн хрома

Л

Б о

Соотношение

Н О

F в ог

m c" о

Сг О

Известный способ

Опыт 1

Опыт 2

Опыт 3

3,30

2,20

2,14

I,04

77

503

572

201

0,04

0,29

0,40

0,60

29

28

28

120

Составитель А, Магреон

Текред Л. Богданова

Корректор В. )Брыксина

Редактор Ю. Агапова

Подписное

МОТ, Загорский цех

Заказ 5496 Изд. № 1635 Тираж 537

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская паб., д, 4/5
