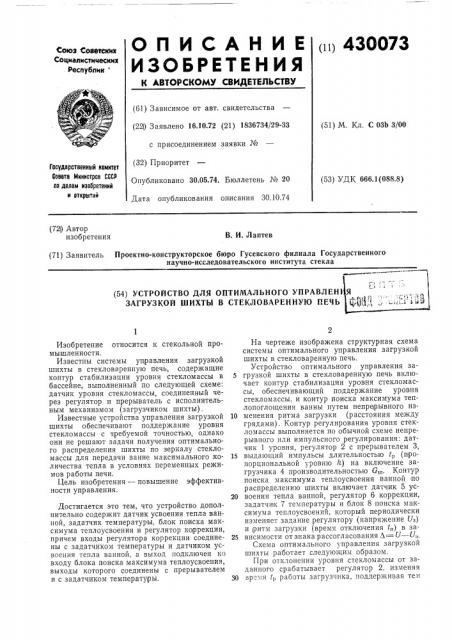

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

430073

Союз Советских

Социалистицеских

Республик " (61) Зависимое от авт. свидетельства (22I) Заявлено 16 10.72 (21) 1836734/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 30.05.74. Бюллетень № 20

Дата опубликования описания 30.10.74 (51) М. Кл. С ОЗЬ 3/00

Государственный номитет

Совета Министров СССР

llo делам изобретений и открытий (53) УДК 666.1(088.8) (72I) Автор изобретения

В. И. Лаптев (71) Заявитель Проектно-конструкторское бюро Гусевского филиала Государственного научно-исследовательского института стекла (54) УСТРОЙСТВО ДЛЯ ОПТИМАЛЬНОГО УПРАВЛЕН

ЗАГРУЗКОЙ ШИХТЫ В СТЕКЛОВАРЕННУЮ ПЕЧЬ

Изобретение относится к стекольной промышленности.

Известны системы управления загрузкой шихты в стекловаренную печь, содержащие контур стабилизации уровня стеклом ассы в бассейне, выполненный по следующей схеме: датчик уровня стекломассы, соединенный через регулятор и прерыватель с исполнительным механизмом (загрузчиком шихты).

Известные устройства управления загрузкой шихты обеспечивают поддержание уровня стекломассы с требуемой точностью, однако они не решают задачи получения оптимального распределения шихты по зеркалу стекломассы для передачи ванне максимального количества тепла в условиях переменных режимов работы печи.

Цель изобретения — повышение эффективности управления.

Достигается это тем, что устройство дополнительно содержит датчик усвоения тепла ванной, задатчик температуры, блок поиска максимума теплоусвоения и регулятор ко|ррекции, причем входы регулятора коррекции соединены с задатчиком температуры и датчиком усвоения тепла ванной, а выход подключен ко входу блока поиска максимума теплоусвоения, выходы которого соединены с прерывателем и с задатчиком температуры.

На чертеже изображена структурная схема системы оптимального управления загрузкой шихты в стекловаренную печь.

Устройство оптимального управления за5 грузкой шихты в стекловаренную печь включает контур стабилизации уровня стекломассы, обеспечивающий поддержание уровня стекломассы, и контур поиска максимума теплопоглощения ванны путем непрерывного из10 менения ритма загрузки (расстояния между грядами). Контур регулирования уровня стекломассы выполняется по обычной схеме непрерывного или импульсного регулирования: датчик 1 уровня, регулятор 2 с прерывателем 3, 15 выдающий импульсы длительностью 1р (пропорциональной уровню Й) на включение загрузчика 4 производительностью G„„„. Контур поиска максимума теплоусвоения ванной по распределению шихты включает датчик 5 ус20 воения тепла ванной, регулятор 6 коррекции, задатчик 7 температуры и блок 8 поиска максимума теплоусвоений, который периодически изменяет задание регулятору (напряжение U,) и ритм загрузки (время отключения 4) в за25 висимости от знака рассогласования Л= U — U,.

Схема оптимального управления загрузкой шихты работает следующим образом.

При отклонении уровня стекломассы от заданного срабатывает регулятор 2, изменяя

30 вр мя /р работы загрузчика, поддерживая тем

430073

tp самым неизменным уровень стекломассы.

Поиск оптимального распределения гряд шихты по площади ва рочного бассейна осуществляется следующим образом (в качестве датчика теплоусвоения принят датчик температуры кладки 0).

Если температура кладки ниже заданного (Л(0), то происходит переключение задатчика в сторону уменьшения задания.

Если температура кладки выше заданного (Л)0), то происходит переключение задатчика в сторону увеличения задания (В) и одновременно переключение выдержки времени 4 в сто рону ее увеличения (П) или уменьшения (Л).

Если после вышеуказанного переключения

 — П (или  — Л) температура кладки остается выше заданной (Л)0), то происходит включение задатчика в сторону увеличения задания (В) и переключение выдержки времени в противоположную сторону (Л) или (П).

Для сохранения требуемой производительности загрузчика 6 при переключениях выдержки времени t, автоматически пе реключается выдержка времени 1р.

Система поиска оптимума в соответствии с выбранным алгоритмом управления обеспечивает поиск наивыгоднейшего режима при всех возможных возмущениях теплового режима зоны варки.

Для реализации системы управления ис5 пользуется упрощенная релейная схема.

Интервал между переключениями выбирается равным или большим времени переходного процесса по каналу управления «расстояние между грядами шихты — температура клад10 ки».

Предмет изобретения

Устройство для оптимального управления загрузкой шихты в стекловаренную печь, 15 включающее датчик уровня, соединенный через регулятор и прерыватель с загрузчиком шихты, отличающееся тем, что, с целью повышения эффективности управления, уст ройство дополнительно содержит датчик ус20 воения тепла ванной, задатчик температуры, блок поиска максимума теплоусвоения и регулятор коррекции, причем входы регулятора коррекции соединены с задатчиком температуры и датчиком усвоения тепла ванной, а вы25 ход подключен ко входу блока поиска максимума теплоусвоения, выходы которого соединены с прерывателем и с задатчиком температуры.
