Устройство для ввода микроинструмента в проточную камеру

Устройство для ввода микроинструмента в проточную камеру

Иллюстрации

Показать все

Реферат

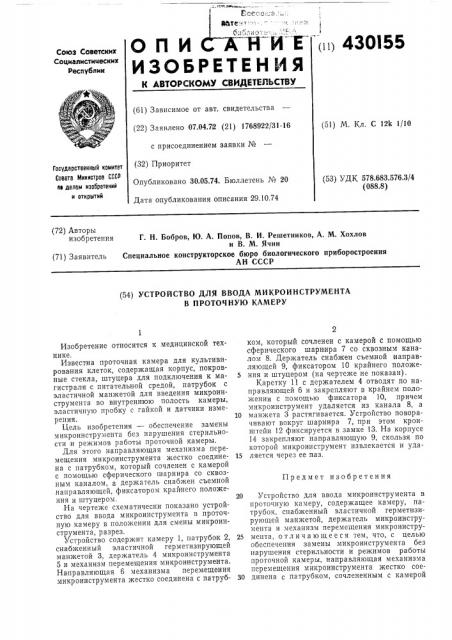

О П

430l55

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 07.04.72 (21) 1768922/31-16 с присоединением заявки № (32) Приоритет

Опубликовано 30.05.74. Бюллетень № 20

Дата опубликования описания 29.10.74 (51) М. Кл. С 12k 1/10

Государственный комитет

Совета Министров СССР ве делам изооретений и открытий (53) УДК 578.683.576.3/4 (088.8) (72) Авторы изобретения

Г. H. Бобров, Ю. А. Попов, В. И. Решетников, А. М. Хохлов и В. М. Ячин

Специальное конструкторское бюро биологического приборостроения

АН СССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА МИКРОИНСТРУМЕНТА

В ПРОТОЧНУЮ КАМЕРУ

Предмет изобретения

Изобретение относится к медицинской технике.

Известна проточная камера для культивирования клеток, содержащая корпус, покровные стекла, штуцера для подключения к магистрали с питательной средой, патрубок с эластичной манжетой для введения микроинструмента во внутреннюю полость камеры, эластичную пробку с гайкой и датчики измерения.

Цель изобретения — обеспечение замены микроинструмента без нарушения стерильности и режимов работы проточной камеры.

Для этого направляющая механизма перемещения микроинструмента жестко соединена с патрубком, который сочленен с камерой с помощью сферического шарнира со сквозным каналом, а держатель снабжен съемной направляющей, фиксатором крайнего положения и штуцером.

На чертеже схематически показано устройство для ввода микроинструмента в проточную камеру в положении для смены микроинструмента, разрез.

Устройство содержит камеру 1, патрубок 2, снабженный эластичной герметизирующей манжетой 3, держатель 4 микроинструмента

5 и механизм перемещения микроинструмента.

Направляющая 6 механизма перемещения микроинструмента жестко соединена с патрубком, который сочленен с камерой с помощью сферического шарнира 7 со сквозным каналом 8. Держатель снабжен съемной направляющей 9, фиксатором 10 крайнего положе5 ния и штуцером (на чертеже не показан), Каретку 11 с держателем 4 отводят по направляющей 6 и закрепляют в крайнем положении с помощью фиксатора 10, причем микроинструмент удаляется из канала 8, а

10 манжета 3 растягивается. Устройство поворачивают вокруг шарнира 7, при этом кронштейн 12 фиксируется в замке 13. На корпусе

14 закрепляют направляющую 9, скользя по которой микроинструмент извлекается и уда15 ляется через ее паз.

20 Устройство для ввода микроинструмента в проточную камеру, содержащее камеру, патрубок, снабженный эластичной герметизирующей манжетой, держатель микроинструмента и механизм перемещения микроинстру25 мента, о тли ча юще е ся тем, что, с целью обеспечения замены микроинструмента без нарушения стерильности и режимов работы проточной камеры, направляющая механизма перемещения микроинструмента жестко сое30 динена с патрубком, сочлененным с камерой

3 с помощью сферического шарнира со сквозным каналом, а держатель снабжен съемной

4 направляющей, фиксатором крайнего положения и штуцером.

Составитель Л. Соловьев

Редактор Л. Ксенофонтова Техред А, Камышникова Корректор Н, Учакина

Заказ 2866/12 Изд. № 1687 Тираж 456 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
