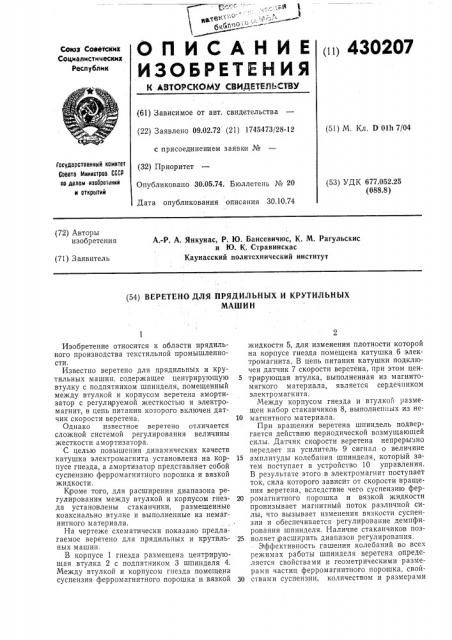

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 430207

Союз Соеетских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 09.02.72 (21) 1745473/28-12 с присоединением заявками № (32) Приоритет

Опубликовано 30.05.74. Бюллетень № 20

Дата опубликования описания 30.10.74 (51) М. Кл. D 0111 7/04

Гасударственный комитет

Советв Мнннстров СССР

А0 делам иэааретений н открытий (53) УДК 677.052.25 (088.8) (72) Авторы изобретения

А.-P. А. Янкунас, P. Ю. Бансевичюс, К. М. Рагульскис и Ю. К. Стравинскас

Каунасский политехнический институт (71) Заявитель (54) ВЕРЕТЕНО ДЛЯ ПРЯДИЛЬНЫХ И КРУТИЛЬНЫХ

МАШИН

Изобретение относится к области прядильного производства текстильной промышленности, Известно веретено для прядильных и крутильных машин, содержащее центрирующую втулку с подпятником шпинделя, помещенный между втулкой и корпусом веретена амортизатор с регули|руемой жесткостью и электромагнит, в цепь питания которого включен датчик скорости веретена.

Однако известное веретено отличается сложной системой регулирования величины жесткости амортизатора, С целью повышения динамических качеств катушка электромагнита установлена на корпусе гнезда, а амортизатор представляет собой суспензию ферромагнитного порошка и вязкой жидкости.

К роме того, для расширения диапазона регулирования между втулкой и корпусом гнезда установлены стаканчики, размещенные коаксиально втулке и выполненные из немагнитного материала.

На чертеже схематически показано предлагаемое веретено для прядильных и крутильных машин.

В корпусе 1 гнезда размещена центрирующая втулка 2 с подпятником 3 шпинделя 4;

Между втулкой и корпусом гнезда помещена суспензия ферромагнитного порошка и вязкой жидкости 5, для изменения плотности которой на корпусе гнезда помещена катушка 6 электромагнита. В цепь питания катушки подключен датчик 7 скорости веретена, при этом цен5 трирующая втулка, выполненная из магнитомягкого материала, является сердечником электромагнита.

Между корпусом гнезда и втулкой размещен набор стаканчиков 8, выполненных из не10 магнитного материала.

При вращении веретена шпиндель подвергается действию периодической возмущающей силы. Датчик скорости веретена непрерызно передает на усилитель 9 сигнал о величине

15 амплитуды колебания шпинделя, который затем поступает в устройство 10 управления.

В результате этого в электромагнит поступает ток, сила которого зависит от скорости вращения веретена, вследствие чего суспензию фер20 ромагнитного порошка и вязкой жидкости пронизывает магнитный поток различной силы, что вызывает изменения вязкости суспензии и обеспечивается регулирование демпфирования шпинделя. Наличие стаканчиков поз 25 воляет расширить диапазон регулирования.

Эффективность гашения колебаний во всех режимах работы шпинделя веретена определяется свойствами и геометрическими размерами частиц ферромагнитного порошка, свой30 ствами суспензии, количеством и размерами

430207

Составитель В. Казакова

Редактор Л. Ксенофонтова Техред А. Камь.шникова Корректор А. Йзесова

Заказ 2864/16 Изд. № 1728 Тираж 506 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 стаканчиков, расстоянием от обмотки электромагнита до стаканчиков, величиной тока в обмотке электромагнита и т. д.

Предмет изобретения

1. Веретено для прядильных и црутильных машин, содержащее центрирующую втулку с подпятником шпинделя, помещенный между втулкой и корпусом гнезда амортизатор с регулируемой жесткостью и электромагнит, в цепь питания которого включен датчик скорости веретена, отличающееся тем, что, с целЬю повышенйя динамических качеств, катушка электромагнита установлена на корпусе гнезда, а амортизатор п редставляет собой

5 суспензию ферромагнитного порошка и вязкой жидкости.

2. Веретено по и. 1, отличающее - я тем, что между втулкой и корпусом гнезда установлены стаканчики, размещенные коаксиально

10 втулке и выполненные из немагнитного материала.
